| 產品名稱：JD3投影立式光學計 |
| 產品型號：JD3 |
| 產品產地：國產 |
 |

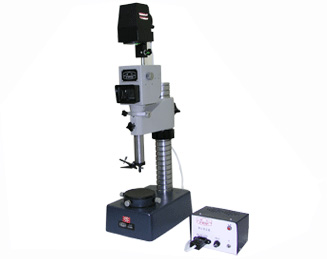

JD3投影立式光學計
型號：JD3
JD3投影立式光學計特點：
1．采用臘屏新技術，附加讀數放大鏡、視場亮度勻稱，像面清晰。
2．儀器精度高，測量數據穩定可靠。
3．采用光學投影讀數方法。
4．一機兩用，將投影光學計鏡管取下裝在機床上，可直接控制加工尺寸。
JD3投影立式光學計用途：
MC008-JD3投影立式光學計是精密光學機械長度計量儀器。它是利用標準量塊與被測件相比較的方法來測量零件外形的微差尺寸，是工廠計量室、車間檢定站或制造量具、工具與精密零件車間常用的精密儀器之一。
它可以檢定量塊以及高精度的柱形量塊，對于圓柱形、球形等工件的直徑或樣板工件的厚度以及外螺紋的中徑均能作比較。
JD3投影立式光學計規格參數：
1．測量范圍 0~180
2．投影光學計鏡管的主要規格：
分劃板分劃值 0.001mm，分劃板分劃范圍 ±0.1mm；
測量力（N） 2±0.2，零位調節范圍 20格；
測量桿的自由升降距離： 0.5mm，投影光學計鏡管外徑配合尺寸 φ28h6；
測量桿與測帽配合的外徑尺寸 φ6g6；
3．儀器的準確度 0.25μm
4．儀器的示值穩定性 0.1μm
5．儀器的外形尺寸 340×160×750
6．儀器重量（㎏） 21
JD3投影立式光學計主要附件：
圓形平面工作臺
圓形帶筋工作臺
方形帶筋工作臺
小三點工作臺
輔助工作臺
φ2平面測帽
φ8平面測帽
φ14平面測帽
R20 球面測帽
1.5×8刃形測帽
