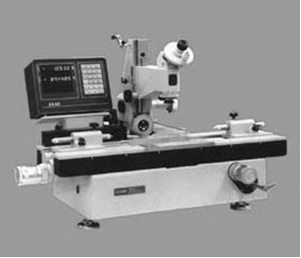

型號: 19JC

計量儀器的經典機型，19JC數字式萬能工具顯微鏡幾乎包容了所有幾何量檢測的一切手段，儀器功能全、精度高及操作簡便、經久耐用，是精密機械行業的常規裝備，也是各級技術監督、計量檢測部門的有效檢測依據，是科研、教學領域的得力助手。
19JC數字式萬能工具顯微鏡采用光柵細分和數字化技術，具有讀數直觀和一致性好等特點，提高了工作效率，進一步擴大了使用范圍。儀器的數顯表有數據輸出接口，可擴展連接二維數據采集器及計算機測量操作系統，升級為19JPC微機型萬能工具顯微鏡。

19JC數字式萬能工具顯微鏡主要技術規格:

1．測量范圍與分度值
Ｘ、Ｙ坐標　 測量范圍： 200×100㎜ 分格值： 0.0005㎜
瞄準顯微鏡 升降行程： 120㎜
力臂傾斜范圍： 左右各15度　 分度值： 10′
照明光闌調節范圍： Φ3～Φ32㎜　 分格值： 1㎜
測角目鏡 角度測量范圍： 360°　　分度值： 1′　　　　　　　

輪廓目鏡 角度測量范圍： 　±7°　 分度值： 10′
　　圓弧分劃板： 曲率半徑：　 R0.1～100㎜
　　螺紋分劃板： 普通螺紋螺距　 t = 0.25 - 6㎜
　　梯形螺紋螺距 T = 2 - 20㎜
光學分度臺 測量范圍： 360° 　　分度值：10″（投影讀數）
（選購件） 玻璃臺面直徑：Φ106㎜
光學分度頭 測量范圍： 360° 　　分度值： 1′
光學****** 測頭直徑： Φ3±0.1㎜
（實際直徑值的極限檢定誤差不大于0.5μm）
　測量力：　 0.1±0.03N
　　 最大測量深度： 15㎜
玻璃工作臺 玻璃臺面尺寸： 215×130㎜
頂針架 　最大夾持直徑： Φ100㎜
　　最大夾持長度： 被測件直徑 ≤ 55㎜時： 750㎜
　　　　　被測件直徑＞ 55㎜時： 600㎜
高頂針架 最大夾持直徑：Φ180㎜
　　最大夾持長度： 600㎜
V形架　 左V形架前后調節范圍：　 前后各5㎜
　　右V形架高低調節范圍： 向上15㎜；向下3㎜
最大承載量:40㎏

19JC數字式萬能工具顯微鏡儀器精度:
溫度要求
⑴　工作室的溫度應為20 ± 2 ℃
⑵ 工作室的溫度變化每小時≤0.5 ℃
⑶ 被測件和儀器的溫度差≤0.5 ℃
在滿足所規定溫度要求的條件下，儀器有如下保證：
①X 、Y 坐標 用玻璃毫米分劃尺進行檢定時，儀器的最大不準確度：
（1 + L / 100）μm 式中L = 測量長度 單位：㎜
儀器的分劃尺按修正表進行修正時：X向不大于0.0035㎜ Y向不大于0.0025
② 測角目鏡 測量角度的最大不準確度： 不大于1′
③ 雙像目鏡 合像的不穩定性：不大于0.0005㎜ 合像的不正確度：不大于 0.001㎜
④ 光學分度頭 最大不準確度：不大于30″
⑤ 光學分度臺 最大不準確度：不大于20″（選購件）
⑥ 光學分度器 測量的不穩定性：不大于0.001㎜ 測量的不準確度：不大于0.0015㎜

19JC數字式萬能工具顯微鏡儀器重量、外形尺寸:
主機凈重：約250㎏
外形尺寸：（X × Y × Z）：980 ×1020 ×640mm
