| 產品名稱：YG211B-01/02/03/05/10型脈沖式線圈測試儀 |
| 產品型號：YG211B-01/02/03/05/10 |
| 產品產地：上海 |
 |

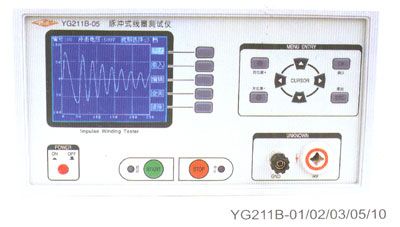

YG211B-01/02/03/05/10型脈沖式線圈測試儀（數字式匝間絕緣測試儀）
YG211B-01/02/03/05/10數字式匝間絕緣測試儀簡述
脈沖式線圈測試儀（即數字式匝間絕緣測試儀）可高效地、非壞性地對有線圈繞組的部件進行電氣實驗。其原理是對標準線圈繞組和被測試?yán)@組施加相同的脈沖電壓，比較兩者的瞬態波形，以測試被測線圈的品質。瞬態波形也就是線圈內發生的衰減震蕩的波形，它可同時判斷該繞組的電感、品質因素、繞組的圈數及匝間短路情況，在有鐵芯的情況下，還可以判斷其材質的差別等。在施加高壓脈沖的情況下，電暈入電的發生還可以對絕緣不良進行判斷?？傊?，標志線圈品質的各個要素，可能在極短時間內檢查完成。
YG211B系列脈沖式線圈測試儀，采用專利技術的高穩定性高壓沖擊電源，大幅提高了儀器測試準確度。儀器通過微型計算機技術把波形的各種參數量化處理，再用直觀的波形進行顯示和判斷，操作簡單，判斷準確，自動化程度高。該儀器體積小，重量輕，便于攜帶?！?/DIV>
YG211B-01/02/03/05/10數字式匝間絕緣測試儀性能特點
●采用專利技術的高穩定性高壓沖擊電源。尤其是針對對帖片變壓器，小電感等Q值較高的線圈有好的檢測功效。YG211B系列匝間絕緣測試儀是結合本廠長期的客戶反饋意見所研制出的一款全新高性能產品。
●采用先進的數字信號處理技術四種波形比較方法快速判斷線圈品質
●LCD液晶模塊顯示，人性化操作界面，簡單易學
●比較結果直接顯示，并有多種聲響報警方式可選擇
●體種小，重量輕
●快速判斷線圈絕緣性能，速度達6次/秒
●低電感量脈沖測試，小至10uH
●******40MHz采樣頻率
●波前時間快達0.2uS
●采用閘流管控制的高壓開關器件，有很小的前沿時間
|
YG211B-01/02/03/05/10數字式匝間絕緣測試儀技術參數 |
|
輸出脈沖電壓 |
●50V-1000V
●10V-Step |
●200V-2000V
●10V-Step |
●300V-3000V
●50V-Step |
●500V-5000V
●100V-Step |
●1000V-10000V
●200V-Step |
|
脈沖能量 |
Max10milli-joul |
Max10milli-joul |
Max10milli-joul |
Max10milli-joul |
Max10milli-joul |
|
電感量測試范圍 |
●10uH |
●10uH |
●10uH |
●20uH |
●20uH |
|
報警音響 |
●合格響 不合格響混合聲響 |
|
控制方式 |
●手控腳控 |
|
測量速度 |
6次/秒 |
|
比較方式 |
●面積比較,面積差比較,電暈放電,相位差比較 |
|
存儲單元 |
●100個（外設盤可選） |
|
工作環境 |
●0℃～40℃ <90%RH |
|
工作電源 |
●220V±10% 50Hz±5% |
|
重量 |
●約100kg |
|
體積 |
●320×345×170(mm) |
|
