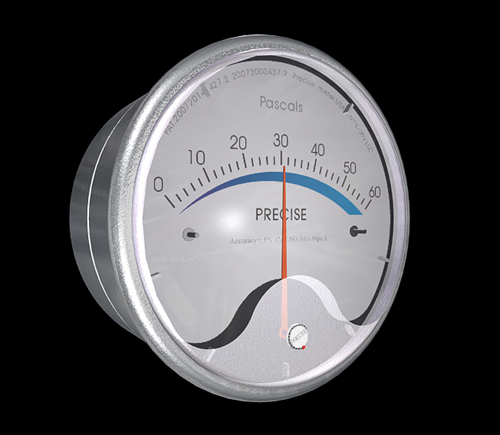

差壓表/壓差表說明書
規格
外形尺寸；直徑120mm,厚度56.5mm
重量；302g
外殼材料；PC,ABS
工作溫度范圍；-5℃-60℃
測量范圍：0-60Pa
精度；0-30Pa±4%,0-60Pa±2%
最大耐壓;50KPa
其他測量范圍可供選擇:
125Pa,250Pa,500Pa,1000Pa,
±20Pa,±40Pa,±60Pa,±125Pa
微差壓表的安裝
1.安裝位置要求；無振動，環境溫度小于60℃,避免陽光直射表面以免引起外殼老化。
2.垂直安裝以確保精度。
3.表面安裝；如圖A所示。固定螺釘選用附件中ST3.5X20.（螺釘長度僅作參考）
圖A:略圖B:略
4.齊平安裝；如圖B所示。固定螺釘選用附件中M4X45
5.儀表安裝后歸零；打開過壓保護塞，調整調零螺釘使指針為零。（調零時差壓表必須為非工作狀態）
操作
正壓：連接管連接壓力源和高壓孔H，低壓孔L接通大氣。
負壓：連接管從真空源連接負壓和低壓孔L，高壓孔H接通大氣。
差壓：連接管連接較大的壓力源和高壓孔H，并且連接較低的壓力源和低壓孔L。
聯接管選用橡膠或是聚乙烯管料。
警告：1；不建議使用者自行重新校準或是修理,請將微差壓表通過經銷商返回到工廠進行維護校準等。
2;本產品只適用于空氣或兼容氣體。
故障排除提示：
測量?jī)x表不顯示，或緩滯；
1.高，低壓力口沒有接通。
2.由于過大的壓力使面板破裂。
3.蓋子丟失或是O型環損壞，丟失
4.壓力傳感器（固定頂端，皮托靜壓管等）沒有安裝適當。
5.環境溫度太低，操作在-5℃以下。
儀表指針不歸零；
1.指針與螺旋軸錯位
2.彈簧/磁體總成相對于螺旋軸錯位
3.金屬微粒依附在磁體上及螺旋運動干擾
4.沒有適當?shù)卣{(diào)整調零螺釘
如果遇到故障,請返回工廠修理，
