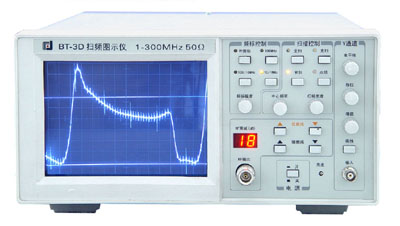

BT-3D(1000MHz) 掃頻圖示儀特點

BT-3D系列掃頻圖示儀是一中自帶顯示，能在1-300MHz（650MHz、1000MHz）頻率范圍內實現全掃、寬掃、窄掃、點頻的超高頻測量儀器。
100MHz、100/10MHz、10/1MHz的復合頻標，79dB電控數顯衰減功能，7英寸方形綠色顯示屏，使對各種有源、無源如寬帶放大器、雷達、高頻放大器、高通、低通、帶通濾波器頻率特性的測試變得方便、快捷、精確。
廣泛應用于廣播電視、CATV、衛星通信、雷達接收機等生產科研單位及大專院校。
獨有電平線，Y軸方向任意移動，便于定量測試。

BT-3D(1000MHz) 掃頻圖示儀主要技術參數

頻率范圍：1—1000MHz
輸入阻抗：50Ω/75Ω
輸出幅度：≥1.7Vrms（50Ω負載）
≥0.4Vrms（75Ω負載）
輸出平坦度：±0.5dB
掃頻方式：全掃，寬掃，窄掃，點掃
頻標方式：100MHz,100/10MHz,10/1MHz頻標復合顯示以及外頻標
頻標精度：100MHz晶振誤差優于±50×10^-6
衰減精度：誤差≤±（0.2+0.03A）dB，A為標稱衰減量
駐波比電橋方向性：≥35dB
對數插件：動態范圍>50dB
頻標行狀：脈沖，亮點兩鐘
垂直偏轉靈敏度：優于15mVp-p/Div
外頻標輸入信號電平：250mVrms
