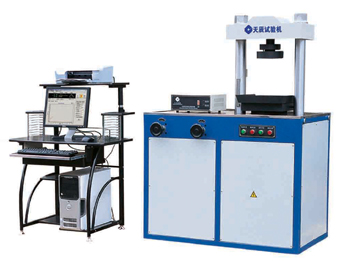

YAW系列微機控制電液式壓力試驗機

YAW系列微機控制電液式壓力試驗機產品說明：

一、YAW系列微機控制電液式壓力試驗機主要用途

本試驗機主要用于水泥、混凝土試樣及構件等建材產品的抗壓強度試驗，配備特殊輔具后可用于紅磚的抗壓試驗，并能自動求取各相關標準中規定的數據，是建筑工程檢測單位、質量監督部門、大專院校及大型工礦企業理想的檢測儀器。

二、YAW系列微機控制電液式壓力試驗機產品性能特點
1、主機采用雙柱式設計，整機結構緊湊、布局合理。
2、采用精密電液伺服比例閥組，響應快,控制精度高，抗污
染能力強。
3、設有機械限位活塞行程保護裝置，確保試驗的安全性。
4、設有過載保護，當負荷超過最大值2%~5%時，自行停機。
控制系統特點
產品配置的全數字多通道閉環測控系統，采用力閉環控制技術，具有恒應力加載、載荷保持的功能。試驗過程中可在允許范圍內任意設定加載速度，并實時顯示試驗曲線，便于觀察比較。
軟件的特點：
1、軟件可執行磚瓦抗壓試驗程序（符合GB13544—2000標準）、水泥抗壓試驗程序（符合GB17671—1999標準）、混
凝土試件試驗程序(符合GB/T5001—2002標準）、砂漿試件試驗程序（符合GB170—90標準）等。
2、試驗力分三檔或根據用戶要求不分檔。
3、實時記錄“力—時間”試驗曲線。
4、自動完成批量試驗，自動判斷破型。
5、人機交互界面windows風格，簡單易學，能滿足各種控制、采集、計算的要求。
6、自動記錄并保存試驗數據。

三、YAW系列微機控制電液式壓力試驗機主要技術指標：

型號規格	YAW-300	YAW-600
最大試驗力（kN）	300	600
試驗力準確度	從每檔試驗力量程的20％開始，優于示值的±1％
試驗力分檔	1、2、5三檔
恒壓精度	±1％
試驗力測量范圍（kN）	12～300	24～600
加荷速度（kN/s）	1~10
加荷速度準確度	優于設定值的±5％
上壓盤尺寸	φ125	φ180
下壓盤尺寸	175×175	250×250
上下壓盤距離	250	255
活塞最大行程	120	150
供電電源	三相，380V±10％，50Hz
整機形式	雙柱式
外形尺寸	950×650×1405	1120×660×1650
工作環境	10℃～30℃，相對濕度≤80％
整機重量	750	850
