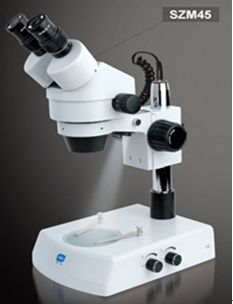

SZM系列連續變倍體視顯微鏡
提供優質光學系統和耐用可靠的操作機構。齊全的附件，多樣化的組合配置。滿足現代生物、醫學、科研、現代電子工業的在線檢測。
性能特點:
|
★ |
高質量的光學系統
鍍有特殊膜層的光學部件，造就了優質的光學系統。在大視場中形成平坦像面和良好對比度的正像，尤其在外圍視場中像質更加明亮清晰。 |
|
★ |
范圍更大的放大倍率
采用連續變倍物鏡0.70X～4.5X（6.4：1），標準放大倍率7X～45X。選配輔助物鏡，放大倍率3.5X～180X |
|
★ |
超長的有效工作距離
標準工作距離達到100mm，選配輔助物鏡，工作距離將擴展至30 mm~165mm，為使用創造足夠的空間 |
|
★ |
符合人機工程學的結構設計
觀察頭45°傾斜，雙筒視度可調，保證不同視力的使用者都可以獲得清晰滿意的圖像。******眼點高度，長時間使用不感疲勞。變倍手輪水平（軸向）雙邊設置，操作方便舒適，變倍重復精度高。 |
SZM系列連續變倍體視顯微鏡技術參數表
|
放大倍數 |
標準配置：7X～45X 選配目鏡和輔助物鏡可擴展至3.5X～180X，連續變倍 |
|
物鏡 |
標準配置：0.7X～4.5X連續變倍物鏡 變倍比6.4：1 確保像面齊焦性 |
|
觀察頭 |
45°傾斜，360°旋轉，瞳距54～76mm，雙邊視度調節（±5），鉸鏈?zhǔn)诫p目或三目，分光比20%/80% |
|
目鏡 |
標準配置：10X/20mm，大視野，廣角，高眼點，為佩帶眼鏡的觀察者提供方便 |
|
可選目鏡 |
10X/20mm（帶測微尺）、15X/15mm、20X/10mm |
|
工作距離 |
標準配置：100mm（有效距離） 選配輔助物鏡可擴展至30mm-165mm |
|
輔助物鏡 |
可選：0.5X/165mm、1.5X/45mm、2X/30mm |
|
調焦機構 |
調焦手輪松緊可調，升降范圍50mm |
|
上光源 |
鹵素?zé)簦?2V/15W） LED光源 |
上下光源均為獨立開關、亮度均可獨立調節連續可調、熒光燈亮度固定 |
|
下光源 |
鹵素?zé)簦?2V/15W） 熒光燈（230V/7W） LED光源 |
|
攝影攝像接口 |
配合專用接口，可接普通照相機，數碼照相機，模擬CCD、數字CCD |
SZM系列連續變倍體視顯微鏡光學參數表
|
目鏡 |
標準配置0.3X |
輔助物鏡 0.5X0.5X |
輔助物鏡 1.5X |
輔助物鏡 2X |
|
工作距離100mm |
工作距離165mm |
45mm |
工作距離30mm |
|
放大倍率 |
視場范圍 |
放大倍率 |
視場范圍 |
放大倍率 |
視場范圍 |
放大倍率 |
視場范圍 |
|
10X/20mm |
7.0X |
28.6mm |
3.5X |
57.1mm |
10.5X |
19mm |
14X |
14.3mm |
|
45.0X |
4.4mm |
22.5X |
8.9mm |
67.5X |
3mm |
90X |
2.2mm |
|
15X/15mm |
10.5X |
21.1mm |
5.25X |
42.8mm |
15.75X |
14.3mm |
21X |
10.7mm |
|
67.5X |
3.3mm |
33.75X |
6.7mm |
101.25X |
2.2mm |
135X |
1.7mm |
|
20X/10mm |
14.0X |
14.3mm |
7.0X |
28.6mm |
21.0X |
9.5mm |
28X |
7.1mm |
|
90.0X |
2.2mm |
45.0X |
4.4mm |
135.0X |
1.5mm |
180X |
1.1mm |
●目鏡：均為高眼點廣角目鏡 工作距離：均為有效工作距離
|
底座及支架（與SZMA1調焦托架配合使用） |
|
|
立柱式透射型底座
底座配有壓片、φ95mm玻璃臺板和黑白臺板
下光源：12V/15W鹵素?zé)簦⊿ZMST2），亮度獨立可調
230V/7W熒光燈（SZMST3），亮度固定
立柱：高248mm，直徑φ32mm
底座：200mmX255mmX60mm |
|
立柱式平板底座
底座配有壓片和φ95mm黑白臺板
立柱：高 248mm，直徑φ32mm
底座：200mmX255mmX22mm |
|
|
單臂立柱式臺架
擴大操作范圍，可任意方向和任意角度觀察物體
垂直立柱：高380mm，直徑φ 32mm
調焦立柱：高 104mm，直徑φ 32mm
水平移動：235mm
底座：230mmX230mmX40mm |
|
雙臂立柱式臺架
采用雙臂結構，觀看物體時圖像的穩定性更好
垂直立柱：高380mm，直徑φ32mm
調焦立柱：高 140mm，直徑φ32mm
水平移動：235mm
底座：210mmX260mmX20mm |
|
|
一體化立臂式支架
內置式自適應寬電壓設計，110V-240V
上下超高亮度LED光源
照明均勻，可獨立開關，亮度獨立調節
低壓安全，功耗小，發熱量小，壽命長
新型臺架，人機工程學設計，穩定性更好 |
|
調焦鏡架 |
|
|
標準調焦鏡架
平面鏡架，鋼珠導軌式齒條調焦機構
調焦行程：50 mm
立柱孔徑：φ32mm
鏡體孔徑：φ76mm
中心距：155mm（立柱孔中心到鏡體孔中心）
與SZMST1、SZMST2、SZMST3、SZ7ST1、SZSTL1、SZSTL2底座組配合使用
帶有照明器托架SZ-PD1和SZFH1的安裝圓孔 |
|
|
工業綁定調焦鏡架1
平面鏡架，燕尾齒條調焦機構
調焦行程：50 mm
立柱孔徑：φ24.5mm
鏡體孔徑：φ76mm |
|
|
工業綁定調焦鏡架2
帶有工業綁定機構的平面鏡架
鋼珠導軌式齒條調焦機構
可任意角度觀察物體
調焦行程：50 mm
鏡體孔徑：φ76mm
連接直徑：φ16mm |
|
攝影/攝像裝置 |
|
|
數碼CCD攝像裝置
與SZM三通觀察頭和專用C接口配合使用，直接將觀察圖像以數字視頻信號方式輸出到計算機或投影機
|
|
數碼照相機攝影裝置
由專用C接口和中繼鏡（延遲鏡）組成
與SZM系列三通觀察頭配合使用 |
|
|
模擬CCD攝像裝置
與SZM三通觀察頭、專用C接口配合使用，將觀察圖像以（VIDEO）視頻方式輸出到電視機或監視器，也可配置外接USB方式的模/數轉換器，將觀察圖像以數字視頻信號方式輸出到計算機
與SZM三通觀察頭、專用C接口和視頻捕捉卡配合使用，將觀察圖像以數字視頻信號方式輸出到計算機或投影機 |
|
數碼照相機攝影裝置
由專用C接口和中繼鏡（延遲鏡）組成
與SZM系列三通觀察頭配合使用 |
|
輔助物鏡 |
暗場聚光鏡和寶石夾 |
|
|
可擴大顯微鏡放大范圍
從標準7X～45X擴大到3.5X～180X
有0.5X、1.5X、2X三種規格可供選擇 |
|
與SZMST2或SZMST3底座組配合使用
可觀察珠寶和寶石 |
|
附加照明 |
|
|
可通過專用接頭安裝在觀察頭下方
發熱少，燈光柔和自然，光色不失真，使用壽命長
小巧美觀，節約空間，安裝方便
高亮度環形熒光燈， 220V/8W |
|
外置斜（側）照明
可在不使用帶電照明底座的情況下，達到電照明要求
SZML1：反射照明器，12V15W鹵素?zé)?BR>SZ-T1：外接變壓器，與SZML1配合使用，
SZFH1：反射照明器托架，用于安裝
反射照明器
SZPD1：反射照明器連桿 |
|
|
冷光源
整機體積較小，重量輕，效率高
具有穩壓輸出特性，使鹵素?zé)艄ぷ鞣€(wěn)定，壽命增長，
100W、150W、色溫3200K, 內置紅外線濾鏡、照明區無熱作用 |
|
LED照明
功耗小，發熱量低，使用壽命長
體積小，光亮度連續可調
無頻閃，亮度調節時色溫?zé)o變化。
采用寬電壓設計，克服了其它光源對電源電壓要求高的缺陷。 |
SZM系列連續變倍體視顯微鏡配置
|
配 置 |
整機型號 |
貨 號 |
|
部 件 |
規 格 |
SZM45-B1 |
SZM45 |
SZM45-STL1 |
DMSZM45 |
|
高眼點
大視場目鏡 |
WF10X20mm |
●● |
●● |
●● |
●● |
SZMEWh10X20 |
|
WF10X20mm帶測微尺 |
○ |
○ |
○ |
○ |
SZMEWh10X20r |
|
WF15X15mm |
○○ |
○○ |
○○ |
○○ |
SZMEWh15X15 |
|
WF20X10mm |
○○ |
○○ |
○○ |
○○ |
SZMEWh20X10 |
|
雙目觀察頭 |
SZM7045 |
● |
● |
● |
/ |
SZM7045 |
|
三通觀察頭 |
SZM7045TR |
/ |
○ |
/ |
/ |
SZM7045TR |
|
數碼觀察頭 |
SZM7045V |
/ |
/ |
/ |
● |
SZM7045V |
|
眼 罩 |
|
●● |
●● |
●● |
●● |
SZCAP |
|
輔助物鏡 |
0.75X/117mm、1.5X/47mm、2X/26mm |
○ |
○ |
○ |
○ |
SZMAO0.5/1.5/2 |
|
標準調焦鏡架 |
SZMA1 |
● |
● |
● |
● |
SZMA1 |
|
SZA1 |
/ |
○ |
/ |
/ |
SZA1 |
|
ST70A1 |
/ |
○ |
/ |
/ |
ST70A1 |
|
綁定調焦鏡架 |
SZA2、 SZA3（工業用） |
/ |
○ |
/ |
/ |
SZA2/ SZA3 |
|
底 座 |
SZST1（自帶調焦鏡架） |
/ |
○ |
/ |
/ |
SZST1 |
|
SZST2（與SZA1相配） |
/ |
○ |
/ |
/ |
SZST2 |
|
SZMST1（與SZMA1相配） |
● |
○ |
/ |
/ |
SZMST1 |
|
B4（與ST70A1相配） |
/ |
○ |
/ |
/ |
B4 |
|
B5（可與所有標準調焦鏡架相配） |
/ |
○ |
/ |
/ |
B5 |
|
B6（自帶調焦鏡架） |
/ |
○ |
/ |
/ |
B6 |
|
SZST3（與SZA1相配） |
/ |
○ |
/ |
/ |
SZST3 |
|
SZMST2（與 SZMA1相配） |
/ |
○ |
/ |
● |
SZMST2 |
|
SZMST3（與 SZMA1相配） |
/ |
○ |
/ |
/ |
SZMST3 |
|
BL1（自帶調焦鏡架） |
/ |
○ |
/ |
/ |
BL1 |
|
BL3（與ST70A1相配） |
/ |
○ |
/ |
/ |
BL3 |
|
SZSTL1（可與所有標準調焦鏡架相配） |
/ |
○ |
/ |
/ |
SZSTL1 |
|
SZSTL2（可與所有標準調焦鏡架相配） |
/ |
○ |
/ |
/ |
SZSTL2 |
|
SZ-B1透射照明底座（與SZST1相配） |
/ |
○ |
/ |
/ |
SZB1 |
|
變壓器 |
SZ-T1 |
○ |
○ |
○ |
○ |
SZT1 |
|
反射照明器 |
SZML1（12V/15W）（與 SZMA1相配） |
○ |
● |
○ |
● |
SZML1 |
|
SZL1（12V/15W）（與SZA1相配） |
○ |
○ |
○ |
/ |
SZL1 |
|
ST70L1（LED）（與ST70A1相配） |
○ |
○ |
○ |
/ |
ST70L1 |
|
照明器托架 |
SZFH1/ SZPD1 |
○ |
○ |
○ |
○ |
SZFH1/ SZPD1 |
|
攝影裝置 |
SZMPH |
/ |
○ |
/ |
/ |
SZMPH |
|
數碼攝影附件 |
C接口及中繼鏡 |
/ |
○ |
/ |
/ |
SZMDM |
|
攝像專用附件 |
1/2C型接口、可調焦 |
/ |
○ |
/ |
/ |
SZMCTV(1/2) |
|
1/3C型接口、可調焦 |
/ |
○ |
/ |
/ |
SZMCTV(1/3) |
|
暗場聚光鏡 |
S/ST-DK |
/ |
○ |
/ |
○ |
S/STDK |
|
寶石夾 |
S/ST-GC |
/ |
○ |
/ |
○ |
S/STGC |
|
模/數轉換A/D |
S912 |
/ |
○ |
/ |
● |
SZMAD |
|
視頻捕捉卡 |
SZMSGR |
/ |
○ |
/ |
○ |
SZMSGR |
|
圖像軟件 |
Sunny Photolib |
/ |
○ |
/ |
● |
SunnyPhotolib |
|
旋轉工作臺 |
SZMSGR |
○ |
○ |
/ |
○ |
SZMSGR |
|
精密測量平臺 |
SZMSGM1（0～25mm/150X150mm） |
○ |
○ |
/ |
○ |
SZMSGM1 |
|
環型熒光燈 |
220V/8W（單管、含接圈） |
○ |
○ |
○ |
○ |
LY220-8 |
|
環型LED光源 |
36顆/40顆/54顆 |
○ |
○ |
○ |
○ |
LLED36/40/54 |
|
冷光源 |
環型光管 |
○ |
○ |
○ |
○ |
RLP |
|
雙光管 |
○ |
○ |
○ |
○ |
DLP |
|
單光管 |
○ |
○ |
○ |
○ |
SLP |
"●"為標準配置，"○"為選購配件
|
