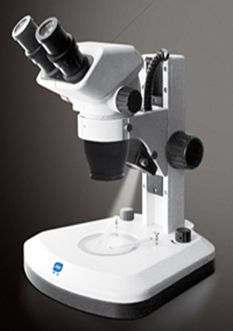

SZ45N體視顯微鏡

產品名稱：SZ45N體視顯微鏡
產品型號：SZ45N
產品產地：寧波
SZ45N體視顯微鏡
產品介紹：
SZ45/N系列連續變倍體視顯微鏡
滿足現代生物、醫學、科研、現代電子工業在線檢測和其它科技工業領域等高精度方面的要求。
性能特點:
所有光學部件均經過特殊處理并鍍有特殊膜層。在超寬視野中形成具有良好對比度的平坦圖像，尤其在視場邊緣圖像也清晰明亮
連續變倍物鏡0.67X～4.5X（變倍比6.7：1），標準放大倍率6.7X～45X（使用10X目鏡）
選配目鏡及輔助物鏡，放大倍率可擴展至2X～225X，實現******的系統放大
有效標準工作距離達到100mm。選配輔助物鏡，工作距離可擴展至26mm～287mm
觀察頭45°傾斜，******眼點高度，符合人機工程學設計特點，長時間使用不感疲勞
采用新型視度可調目鏡，保證不同視力的使用者都可以獲得清晰滿意的圖像
雙邊設置水平變倍手輪，變倍重復精度高，最大程度地確保操作者的舒適性
新型LED照明光源和鏡架一體化設計，穩定性更好
內置式自適應寬電壓110V～240V，上下LED光源、照明均勻，獨立開關
亮度均可獨立調節，可以在任何亮度下提供長時間相同的色溫照明
光亮度穩定，低壓安全，功耗小，發熱量低，壽命長
SZ45/N系列連續變倍體視顯微鏡技術參數表
放大倍數
標準配置：6.7X～45X，選配目鏡及輔助物鏡，放大倍率擴展至2X～225X
物鏡
標準配置：0.67X～4.5X連續變倍物鏡（變倍比6.7：1），確保像面齊焦
觀察頭
45°傾斜，360°旋轉，瞳距54～76mm，雙目或三目，分光比20%/80%，無須機械轉換
目鏡
標準配置：視度可調目鏡（±5），10X/22mm，超寬視野，廣角高眼點，為佩帶眼鏡的觀察者提供方便
可選目鏡
10X/22mm，15X/16m，20X/12mm，25X/9mm，（均可加裝測微尺）
工作距離
標準配置：有效距離100mm，選配輔助物鏡可擴展至26mm-287mm
輔助物鏡
可選：0.3X/287mm，0.4X/217mm，0.5X/177mm，0.75X/117mm，1.5X/47mm，2X/26mm
調焦機構
調焦手輪松緊可調，升降范圍50mm
上光源
超高亮度LED斜照明
上/下光源均可獨立開關，亮度均可獨立調節連續可調
透射照明熒光燈亮度固定
LED照明更均勻，光亮度更穩定
低壓安全，功耗小，發熱量低，壽命長
斜照明鹵素?zé)?12V/15W（杯泡）
下光源
超高亮度LED透射照明
透射照明鹵素?zé)?12V/15W（米泡）
透射照明熒光燈230V/7W
攝影攝像接口
配合專用接口，可接普通照相機，數碼照相機，模擬CCD、數字CCD
SZ45/N系列連續變倍體視顯微鏡光學參數表
物鏡
0.3X
0.4X
0.5X
0.75X
1X
1.5X
2.0X
工作距離 (mm)
287m
217mm
177mm
117mm
100mm
47mm
26mm
10X
總放大率.
2.0x-13.5x
2.7x-18.0x
3.4x-22.5x
5.0x-33.8x
6.7x-45.0x
10.1x-67.5x
13.4x-90.0x
物方視場(mm)
109.5-16.3
82.1-12.2
65.7-9.8
43.8-6.5
32.8-4.9
21.9-3.3
16.4-2.4
15X
總放大率.
3.0x-20.3x
4.0x-27.0x
5.0x-33.8x
7.5x-50.6x
10.1x-67.5x
15.1x-101.3x
20.1x-135x
物方視場(mm)
79.6-11.9
59.7-8.9
47.8-7.1
31.8-4.7
23.9-3.6
15.9-2.4
11.9-1.8
20X
總放大率.
4.0x-27.0x
5.4x-36.0x
6.7x-45.0x
10.1x-67.5x
13.4x-90.0x
20.1x-135.0x
26.8x-180x
物方視場(mm)
59.7-8.9
44.8-6.7
35.8-5.3
23.9-3.6
17.9-2.7
11.9-1.8
9-1.3
25X
總放大率.
5.0x-33.8x
6.7x-45.0x
8.4x-56.3x
12.6x-84.4x
16.8-112.5x
25.1x-168.8x
33.5x-225x
物方視場(mm)
44.8-6.7
33.6-5.0
26.9-4.0
17.9-2.7
13.4-2.0
9.0-1.3
6.7-1.0
30X
總放大率.
6x-40.5x
8x-54x
10x-67.5x
15x-101x
20x-135x
30x-202x
40x-270x
物方視場(mm)
34.8-5.1
26.1-3.87
20.9-3.1
13.9-2.1
10.4-1.55
6.9-1
5.2-7.5
●目鏡：均為高眼點廣角目鏡 工作距離：均為有效工作距離
新型臺架，人機工程學設計，穩定性更好
立臂：高260mm
調焦鏡架：行程110mm ，鏡體孔徑￠76mm
大扇型底座：300 mm X303 mm X45mm
與ST70SA1配合使用
內置式自適應寬電壓設計，110V-240V
上下超高亮度LED光源
照明均勻，可獨立開關，亮度獨立調節
低壓安全，功耗小，發熱量小，壽命長
立柱：高280mm，直徑φ32mm
大扇型底座：303mmX290mmX47mm
與SZA1調焦鏡架配合使用
底座配有壓片和φ100mm黑白臺板
立柱：高 248mm，直徑φ32mm
底座： 260mmX320mmX12mm
與SZA1調焦鏡架配合使用
帶有亮度可調的透射光源
底座配有壓片、φ100mm玻璃臺板和黑白臺板
下光源：12V/15W鹵素?zé)簦炼泉?dú)立可調
立柱：高248mm，直徑φ32mm
底座：240mmX240mmX73mm
調焦機構的松緊可通過兩調焦手輪自由調節
調焦范圍114mm，可與SZB1配合使用
底座配有壓片和φ100mm黑白臺板
立臂：高187mm
調焦鏡架：行程117mm ，鏡體孔徑￠76mm
底座：230mmX180mmX26mm
與SZST1配合使用
內置聚光鏡和可調節的反光鏡
帶有SZ-L1反射照明器安裝圓孔
底座：230mmX180mmX26mm
擴大操作范圍，可任意方向和任意角度觀察物體
可與所有標準調焦鏡架配合使用
垂直立柱：高380mm，直徑φ 32mm
調焦立柱：高 104mm，直徑φ 32mm
水平移動：235mm
底座：230mmX230mmX40mm
采用雙臂結構，觀看物體時圖像的穩定性更好
可與所有標準調焦鏡架配合使用
垂直立柱：高380mm，直徑φ32mm
調焦立柱：高 140mm，直徑φ32mm
水平移動：235mm
底座：210mmX260mmX20mm
標準調焦鏡架
導軌式齒條調焦機構，松緊可通過調焦手輪自由調節
調焦行程：50 mm
立柱孔徑：φ32mm
鏡體孔徑：φ76mm
中心距：150mm（立柱孔中心到鏡體孔中心）
與B4、B5、BL3、SZSTL1、SZSTL2底座組配合使用
帶有照明器托架SZ-PD1和SZFH1的安裝圓孔
品種齊全的輔助物鏡，有0.3X、0.4X、0.5X、0.75X、1.5X、2X六種規格可選
確保在******工作距離上完成各種觀察任務，實現******的系統放大，滿足不同使用要求

與BL1、BL3、SZST3底座組配合使用
提供明亮、高對比度的暗視野照明，可觀察珠寶和寶石
可通過專用接頭安裝在觀察頭下方
發熱少，燈光柔和自然，光色不失真，使用壽命長
小巧美觀，節約空間，安裝方便
高亮度環形熒光燈， 220V/8W

可在不使用帶電照明底座的情況下，達到電照明要求
SZL1：反射照明器，12V15W鹵素?zé)?BR>SZ-T1：外接變壓器，與SZML1配合使用，
SZFH1：反射照明器托架，用于安裝反射照明器
SZPD1：反射照明器連桿
整機體積較小，重量輕，效率高
具有穩壓輸出特性，使鹵素?zé)艄ぷ鞣€(wěn)定，壽命增長，
150W、色溫3200K, 內置紅外線濾鏡、照明區無熱作用
功耗小，發熱量低，使用壽命長
體積小，光亮度連續可調
無頻閃，亮度調節時色溫?zé)o變化。
采用寬電壓設計，克服了其它光源對電源電壓要求高的缺陷
SZ45/N連續變倍體視顯微鏡技術參數表
配 置
整機型號
貨 號
部 件
規 格
SZ45/NB4
SZ45/NBL3
SZ45/N
SZ45/NSTL1
高眼點
廣角目鏡
WF10TX22mm（視度可調）
●●
●●
●●
●●
SZEWh10X22
WF10X22mm
○○
○○
○○
○○
SZEWh10X22
WF10X22mm 帶測微尺
○
○
○
○
SZEWh10X22r
WF15X16mm
○○
○○
○○
○○
SZEWh15X16
WF20X12mm
○○
○○
○○
○○
SZHEWh20X10
WF25X9mm
○○
○○
○○
○○
SZEHWh25X9
眼 罩
ST6024
●●
●●
●●
●●
SZCAP
雙目觀察頭
SZ6745N 45°傾斜
●
●
●
●
SZ6745
SZ9040N 45°傾斜
/
/
○
/
SZ9040
三通觀察頭
SZ6745NTR 45°傾斜
/
/
○
/
SZ6745TR
SZ9040NTR 45°傾斜
/
/
○
/
SZ9040TR
輔助物鏡
0.3X/287mm、0.4X/217mm、0.5X/177 mm
○
○
○
○
SAO0.3/0.4/0.5
0.75X/117mm、1.5X/47mm、2X/26mm
○
○/
○
○
SAO0.75/1.5/2
標準調焦鏡架
SZMA1
/
/
○
○
SZMA1
SZA1
/
/
○
○
SZA1
ST70A1
●
●
○
●
ST70A1
綁定調焦鏡架
SZA2、 SZA3（工業用）
/
/
/
○
SZA2/ SZA3
底 座
SZST1（自帶調焦鏡架）
/
/
○
/
SZST1
SZST2（與SZA1相配）
/
/
○
/
SZST2
SZMST1（與SZMA1相配）
/
/
○
/
SZMST1
B4（與ST70A1相配）
●
/
○
/
B4
B5（可與所有標準調焦鏡架相配）
/
/
○
/
B5
B6（自帶調焦鏡架）
/
/
●
/
B6
SZST3（與SZA1相配）
/
/
/
/
SZST3
SZMST2（與 SZMA1相配）
/
/
/
/
SZMST2
SZMST3（與 SZMA1相配）
/
/
○
/
SZMST3
BL1（自帶調焦鏡架）
/
/
●
/
BL1
BL3（與ST70A1相配）
/
●
○
/
BL3
SZSTL1（可與所有標準調焦鏡架相配）
/
/
○
●
SZSTL1
SZSTL2（可與所有標準調焦鏡架相配）
/
/
○
/
SZSTL2
SZ-B1透射照明底座（與SZST1相配）
/
/
○
/
SZB1
變壓器
SZ-T1
○
○
○
○
SZT1
反射照明器
SZMLI（12V/15W）（與 SZMA1相配）
○
○
○
○
SZML1
SZL1（12V/15W）（與SZA1相配）
○
○
○
○
SZL1
ST70L1（LED）（與ST70A1相配）
○
●
●
○
ST70L1
照明器托架
SZFH1/ SZPD1
○
○
○
○
SZFH1/ SZPD1
攝影裝置
SZPH（攝影接筒、4X攝影目鏡、PK或C 卡口）
/
/
○
/
SZPH
數碼攝影附件
C接口及中繼鏡
/
/
○
/
SZDM
攝像專用附件
1/2C型接口、可調焦
/
/
○
/
SZCTV(1/2)
1/3C型接口、可調焦
/
/
○
/
SZCTV(1/3)
暗場聚光鏡
SZDCd1
/
○
○
/
SZDCd1
寶石夾
S/ST-GC
/
○
○
/
S/STGC
防塵鏡
SZDCL（與SZ45和SZ45N相配）
○
○
○
○
SZDCL
旋轉工作臺
SZMSGR
○
○
○
/
SZMSGR
精密測量平臺
SZMSGM1（0~25mm/150X150mm）
○
○
○
/
SZMSGM1
環型熒光燈
220V/8W（單管、含接圈）
○
○
○
○
LY220-8
環型LED光源
36顆/40顆/54顆
○
○
○
○
LLED36/40/54
冷光源
環型光管
○
○
○
○
RLP
雙光管
○
○
○
○
DLP
單光管
○
○
○
○
SLP
"●"為標準配置，"○"為選購配件
