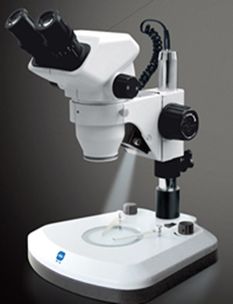

全新膜系設計，優質的光學系統，鍍有特殊膜層的光學部件，在大視場中形成清晰明亮且平坦的圖像

★

換檔變倍物鏡1X/3X、2X/4X、1X/2X、1X/4X

★

標準放大倍率10X/30X，選配輔助物鏡及其他倍率目鏡，放大倍率范圍：5X～160X

★

標準工作距離達到110mm，選配輔助物鏡，工作距離將擴展至30 mm～165mm，為使用創造足夠的空間

★

10X超寬視野目鏡，視場數達到23mm，平場高眼點設計，更適宜搜索和觀察

★

觀察頭45°傾斜，雙筒視度可調，操作方便舒適，長時間使用不感疲勞

★

人機工程學的結構設計，變倍手輪水平（軸向）雙邊設置，變倍重復精度高

★

******眼點高度，保證不同視力的使用者都可以獲得清晰滿意的圖像

放大倍數

標準配置： 10X/30X 選配目鏡和輔助物鏡可擴展至5X～160X，定檔變倍

物鏡

標準配置：1X/3X物鏡 確保像面齊焦

觀察頭

45°傾斜，360°旋轉，瞳距54～76mm，雙邊視度調節（±5），雙目或三目，分光比20%/80%

目鏡

標準配置：10X/20mm，廣角大視野；高眼點設計，為佩帶眼鏡的觀察者提供方便

可選目鏡

10X/20mm、15X/16mm、20X/12mm （均可配加測微尺）

工作距離

標準配置：110mm（有效距離） 選配輔助物鏡可擴展至30mm-165mm

輔助物鏡

可選：0.5X/165mm、1.5X/45mm、2X/30mm

調焦機構

調焦手輪松緊可調，升降范圍50mm

上光源

超高亮度LED斜照明

上/下光源均可獨立開關，亮度均可獨立調節連續可調
透射照明熒光燈亮度固定
LED照明更均勻，光亮度更穩定
低壓安全，功耗小，發熱量低，壽命長

斜照明鹵素燈12V/15W （杯泡）

下光源

超高亮度LED透射照明

透射照明鹵素燈 12V/15W（米泡）

透射照明熒光燈230V/7W

攝影攝像接口

配合專用接口，可接普通照相機，數碼照相機，模擬CCD、數字CCD

物鏡放大倍率

10X/23目 鏡

10X20目 鏡

15X16目 鏡

20X12目 鏡

工作距離

放大倍率

視場范圍

放大倍率

視場范圍

放大倍率

視場范圍

放大倍率

視場范圍

110mm

1X

10X

23 mm

10X

20mm

15X

16mm

20X

12mm

2X

20X

11.5mm

20X10mm

10mm

30X

8mm

40X

6mm

3X

30X

7.7mm

30X6.7mm

6.7mm

45X

5.3mm

60X

4mm

4X

40X

5.8mm

40X5mm

5mm

60X

4mm

80X

3mm

立柱式小扇型平板底座
與ST70SA1配合使用
底座配有壓片和φ100mm黑白臺板
立柱：高 248mm，直徑φ32mm
小扇型底座：210 mm X273 mm X22mm

立臂式一體化臺架
新型臺架，人機工程學設計，穩定性更好
立臂：高260mm
調焦鏡架：行程110mm ，鏡體孔徑￠76mm
大扇型底座：300 mm X303 mm X45mm

立柱式LED透射型底座
與ST70SA1和ST70L配合使用
內置自適應寬電壓設計，110V-240V
上下超高亮度LED光源，照明均勻
低壓安全，功耗小，發熱量小，壽命長
獨立開關，亮度獨立調節
立柱：高248mm，直徑φ32mm
大扇型底座：303mmX290mmX47mm

采用雙臂結構，觀看物體時圖象的穩定性更好
可與所有標準調焦鏡架配合使用
垂直立柱：高380mm，直徑φ32mm
調焦立柱：高 140mm，直徑φ32mm
水平移動：235mm
底座：210mmX260mmX20mm

標準調焦鏡架
平面鏡架，鋼珠導軌式齒條調焦機構
調焦行程：50 mm
立柱孔徑：φ32mm
鏡體孔徑：φ76mm
中心距：150mm（立柱孔中心到鏡體孔中心）
與B4、B5、BL3、SZSTL1、SZSTL2底座組配合使用
帶有照明器托架SZ-PD1和SZFH1的安裝圓孔

可通過專用接頭安裝在觀察頭下方
發熱少，燈光柔和自然，光色不失真，使用壽命長
小巧美觀，節約空間，安裝方便
高亮度環形熒光燈， 220V/8W

整機體積較小，重量輕，效率高
具有穩壓輸出特性，使鹵素燈工作穩定，壽命增長，
100W、150W、色溫3200K, 內置紅外線濾鏡、照明區無熱作用

功耗小，發熱量低，使用壽命長
體積小，光亮度連續可調
無頻閃，亮度調節時色溫無變化。

數碼攝像裝置

數碼CCD、專用C接口與ST70TR三通觀察頭配合使用
可以直接將觀察圖像以數字視頻信號方式輸出到計算機或投影機
配合專業應用軟件（Snnny Photolib），可以進行顯微圖像的測量和分析

數碼攝像系統技術指標

類別

進口CMOS芯片 ，1/2英寸靶面，USB2.0輸出

分辨率

200萬像素（或更高），1600X1200（有效像素）

幀率

10幀/秒（1600X1200），40幀/秒（800X600）

曝光

自動或手動

白亮平衡

自動或手動

輸入電壓

USB集成電源或外接6VDC（500mA）

軟件功能

1、 支持TWAIN標準掃描儀及數字相機，支持多種圖象采集卡
2、 最新的程序設計手段，全漢化（或全英文）的圖文界面
3、 包括：色度調整、圖象變形、數學形態處理、圖象增強紋理分析、特征識別等一百多種專業圖象處理與分析功能
4、 支持24位真彩色圖象采集，RGB、CMYK、、HSV、YUV等彩色模型的處理及分析
5、 先進的顆粒自動識別系統、粘練顆粒自動切分功能
6、 幾何參數測量、自動定量分析功能，含常用各種分析參數

操作系統

Windows95 ，Windows98， Windows2000 ，WindowsXP

配 置

整機型號

貨 號

部 件

規 格

ST70/24B1

ST70/24B6

ST70/24STL1

ST70

高眼點
大視場目鏡

WF10X23mm

●●

●●

●●

●●

SZEWh10X23

WF15X16mm

○○

○○

○○

○○

SZEWh15X16

WF20X12mm

○○

○○

○○

○○

SZEHWh20X12

物鏡

1X/110 mm

●

●

●

●

ST7001

2X/110 mm

○

○

○

○

ST7002

3X/110 mm

●

●

●

●

ST7003

4X/110 mm

○

○

○

○

ST7004

雙目觀察頭

ST7013

●

○

●

○

ST7013

三通觀察頭

ST7013TR

/

/

/

○

ST7013TR

眼 罩

●●

●●

●●

●●

SZCAP

輔助物鏡

0.5X/165mm、1.5X/45mm、2X/30mm

○

○

○

○

SZMAO0.5/1.5/2

標準調焦鏡架

SZMA1

/

/

/

○

SZMA1

SZA1

/

/

/

○

SZA1

ST70A1

●

/

●

●

ST70A1

綁定調焦鏡架

SZA2、 SZA3（工業用）

/

/

/

/

SZA2/ SZA3

底 座

SZST1（自帶調焦鏡架）

/

/

/

○

SZST1

SZST2（與SZA1相配）

/

/

/

○

SZST2

SZMST1（與SZMA1相配）

/

/

/

○

SZMST1

B4（與ST70A1相配）

●

/

/

○

B4

B5（可與所有標準調焦鏡架相配）

/

/

/

○

B5

B6（自帶調焦鏡架）

/

/

/

○

B6

SZST3（與SZA1相配）

/

/

/

○

SZST3

SZMST2（與 SZMA1相配）

/

/

/

○

SZMST2

SZMST3（與 SZMA1相配）

/

/

/

○

SZMST3

BL1（自帶調焦鏡架）

/

●

/

○

BL1

BL3（與ST70A1相配）

/

/

/

●

BL3

SZSTL1（可與所有標準調焦鏡架相配）

/

/

●

○

SZSTL1

SZSTL2（可與所有標準調焦鏡架相配）

/

/

/

○

SZSTL2

SZ-B1透射照明底座（與SZST1相配）

/

/

/

○

SZB1

變壓器

SZ-T1

○

○

○

○

SZT1

反射照明器

SZML1（12V/15W）（與 SZMA1相配）

○

○

○

○

SZML1

SZL1（12V/15W）（與SZA1相配）

○

○

○

○

SZL1

ST70L1（LED）（與ST70A1相配）

○

○

○

○

ST70L1

照明器托架

SZFH1/ SZPD1

○

○

○

○

SZFH1/ SZPD1

攝影裝置

ST70PH

/

/

/

○

SZMPH

數碼攝影附件

C接口及中繼鏡

/

/

/

○

SZMDM

攝像專用附件

1/2C型接口、可調焦

/

/

/

○

SZMCTV(1/2)

1/3C型接口、可調焦

/

/

/

○

SZMCTV(1/3)

暗場聚光鏡

SZDCd1

/

○

/

○

S/STDK

寶石夾

S/ST-GC

/

○

/

○

S/STGC

模/數轉換A/D

S912

/

/

/

○

SZMAD

視頻捕捉卡

/

/

/

○

圖像軟件

Sunny Photolib

/

/

/

○

SunnyPhotolib

旋轉工作臺

SZMSGR

○

○

/

○

SZMSGR

精密測量平臺

SZMSGM1（0~25mm/150X150mm）

○

○

/

○

SZMSGM1

環型熒光燈

220V/8W（單管、含接圈）

○

○

○

○

LY220-8

環型LED光源

36顆/40顆/54顆

○

○

○

○

LLED36/40/54

冷光源

環型光管

○

○

○

○

RLP

雙光管

○

○

○

○

DLP

單光管

○

○

○

○

SLP
