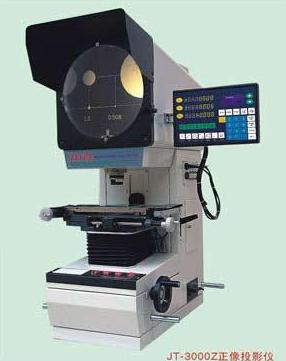

JT-3000Z系列全正像數字式測量投影儀是光、機、電一體化的精密高效測量儀器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。

儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達(3+L/200)μm，L為被測長度(單位：mm)；儀器配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。工件影像可以是全正像也可為倒像。
此投影儀Z軸升降采用導軌的傳送方法，提高了其機身的穩定性及耐久性，投影儀成像清晰、放大倍率準確。

儀器型號	正像型	JT-3015Z	JT-3020Z
工作臺	金屬臺面尺寸	340×152	450×280
玻璃臺面尺寸	196×96	306×196
X座標行程	150	200
Y座標行程	50	100
Z座標行程(調焦用)(mm)	90(調焦)	90(調焦)
儀器測量精度	4+L／200	3+L／200
X、Y座標數顯解析度：0.001
投影屏	投影屏尺寸：Φ312，使用范圍 > Φ300 （刻有米字線）
	投影旋轉范圍：0~360°
	旋轉角度數顯解析度：1’或0.01°
物鏡	放大倍數： 10X(可選) 20X(可選) 50X(可選) 100X(可選) 物方線視場 φ30 φ15 φ6 φ3 物方工作距 77.7 44.3 38.4 25.3 測量最大高度 90 90 90 90
數據處理系統	DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測RS-232數據輸出
儀器照明	透射與反射照明光源均為24V/150W鹵素?zé)?
儀器電源	110V/220V(AC)，50/60Hz，總功率400W
冷卻方式	強制風冷(3軸流風扇)
外形尺寸長×高×寬		800×800×1150	770×810×1120
儀器重量		130KG	170KG
