| 產品名稱：400型臥式投影儀 HB16-3015 |
| 產品型號：HB16-3015 |
| 產品產地：廣東 |
 |

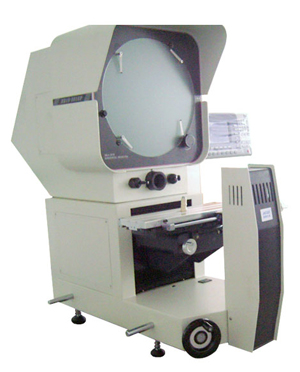

400型臥式投影儀 HB16-3015
1、400型臥式投影儀 HB16-3015儀器用途
HB16-3015 400型數字式臥式測量投影儀，是一種光、機、電、計算機一體化的精密高效光學計量?jī)x器，它被廣泛的應用于機械、儀表、電子、輕工等行業，院校、研究所以及計量檢定部門的計量室、試驗室和生產車間。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀。
2、400型臥式投影儀 HB16-3015儀器規格參數
2.1 投影屏
2.1.1 投影屏尺寸：Ø400，(刻有米字線)
2.1.2 投影屏旋轉范圍：0~360°
2.1.3 旋轉角度數顯當量：1'或0.01°
2.2 物鏡
|
物鏡放大倍數 |
5X(選) |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
|
物方工作距離 |
93.7 |
77.7 |
44.3 |
38.4 |
25.3 |
|
物方線視場(mm) |
Ø80 |
Ø40 |
Ø20 |
Ø8 |
Ø4 |
2.3 工作臺
2.3.1 X坐標行程：300mm 分辯率 0.001mm
2.3.2 Z坐標行程：150mm 分辯率 0.001mm
2.3.3 Y坐標行程：100mm（調焦）
2.3.4 工作臺尺寸：400mm×150mm
2.3.5 工作臺擺動范圍：±15°
2.4 數據處理系統
2.4.1 DP-300 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測RS-232數據輸出.
2.5 儀器照明
2.5.1 透射照明光源：24∨，150W 鹵鎢燈
2.5.2 反射照明光源：21∨，150W 鹵鎢燈（帶照明光線）
2.5.3冷卻方式： 強制風冷（透射用一只軸流風扇，反射用一只軸流風扇）
2.5.4 儀器電源：110∨/220∨（AC），50/60HZ，總功率400W
2.5.5 儀器處形尺寸（長×寬×高）：1430mm×710mm×1325mm
2.5.6 儀器重量：凈重160Kg
