產品名稱:PF4000 功率分析儀(寬頻型) |
產品型號:PF4000 |
產品產地:杭州 |
|

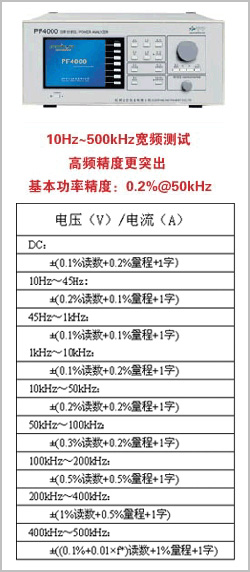

PF4000 功率分析儀(寬頻型)
PF4000 功率分析儀產品簡介:
PF4000功率分析儀可解決10Hz~500kHz電信號的精確測量,采用DSP高速采樣、低失真寬帶取樣、信號實時分析、PLL鎖相環同步,線性濾波,過零濾波等國際先進技術,保證各種非周期波及高頻信號的精確測量,大屏幕液晶顯示所有測試數據與波形,無需電腦即可獨立工作。10Hz~500kHz寬頻測試,高頻精度更突出,功率基本精度為0.2%@50kHz。
PF4000 功率分析儀技術特性:
1.彩色大屏幕液晶顯示所有數據和波形,高檔美觀直觀普通測量 功能:Urms,Umean, Udc, Uac, Irms,Imean, Idc, Iac, P, S, Q, λ, Φ, Fu, Fi, U+pk, U-pk, I+pk, I-pk, CfU, CfI,F(xiàn)fU,F(xiàn)fi, Z, Rs, Xs, Rp, Xp, Pc,deg
2.DSP高速采樣技術:實現任意非周期波形精確測量可選擇手動/自動調節電壓和電流量程
3.諧波分析:可測量顯示電壓、電流總諧波及2~50次各次諧波分量(相對值和絕對值),符合最新IEC61000-3-2標準
4.積分功能:不僅對有功功率進行積分得到wh, wh+, wh-, 還可以對電流(RMS, MEAN, DC或AC)按時間進行積分得到Ah,Ah+,Ah-,同時通過對功率和電流的積分實現最大分辯率的測量結果,也可以對帶正負號的DC輸入數據進行積分。
5. 波形顯示設置功能
6.平均功能:平滑移動平均和算數移動平均功能,可消除被測值的較大波動,點數和權重系數可預置
7.外接互感器變比設置功能:允許在電壓或電流輸入端加互感器,并輸入電壓、電流及功率變比因子
8.線性低通濾波器:1MHz,20kHz,500Hz 3個線性低通濾波器,濾除高頻干擾信號,保證測試精度
9.選擇使用過零濾波器:20KHz, 500Hz二個過零濾波器,保證高頻頻率測試精度
10.手動/自動量程切換功能
電壓量程(峰值):30/60/120/200/300/600/1200/2000V
電流量程(峰值):0.2/0.5/1/2/5/10/20/50A
11.可通過外接電壓輸出型電流傳感器對大電流進行測量
12.可選擇RS-232或GPIB接口進行通訊
