| 產品名稱：AT7100模擬示波器 |
| 產品型號：AT7100 |
| 產品產地：深圳 |
 |

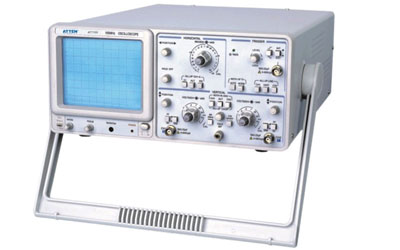

AT7100模擬示波器
AT7100模擬示波器技術指標:
AT7100模擬示波器垂直系統:
靈敏度：5mV~5V/DIV，按1-2-5順序分12檔；
精度/微調比：≤±5%/≥2.5:1；
頻寬（-3dB）：DC~100MHz；交流耦合：小于10MHz（對于100KHz 8DIV 頻響-3dB）；
上升時間：≤3.5nS；
輸入阻抗：約1MΩ/25pF；
方波特性：上沖：≤5%（在10mV/DIV范圍內）；
DC平衡移動：±1DIV；
線性：當波形在格子中心垂直移動時（2DIV）幅度變化＜±0.1DIV；
垂直模式：CH1、CH2、交替、斷續、疊加；
斷續重復頻率：約400KHz；
最大輸入電壓：當探頭設置在1：1時，最大有效讀出值為40Vpp（14Vrms正弦波）；
當探頭設置在10：1時，最大有效讀出值為40Vpp（140 Vrms正弦波）；
共模抑制比：在50KHz正弦波＞50：1（設定CH1和CH2的靈敏度在相同的情況下）
兩通道之間的絕緣（在5mV/DIV范圍）：＞1000：1 50KHz；
視在延時：≥20nS（Y通道+延時線的情況下）；
AT7100模擬示波器觸發:
觸發信號源：內、外、電源、常態；
內觸發信號源：CH1、CH2、CH1/CH2（在斷續和疊加模式時，CH1 CH2僅可選用一個，在交替模式時，
如果內觸發源CH1/CH2開關按下，可以用作兩個不同信號的交替觸發）；
耦合：AC：20Hz到整個頻段；
靈敏度：常態或自動方式：內 DC~50MHz：1DIV；50MHz~100MHz：2DIV；
外 DC~50MHz：0.2Vp-p；50MHz~100MHz：0.4Vp-p;
TV：同步脈沖＞2DIV（外：0.5V）；
觸發模式：自動、常態、電視、電平鎖定；
外觸發模式信號輸入阻抗/最大輸入電壓：約1 MΩ/25pF；/400V（DC+AC峰值）AC頻率不大于1KHz；
AT7100模擬示波器水平系統:
掃描時間：50nS~0.2S/DIV，按1-2-5順序分21檔；
精度：±5%；
微調比：≥2.5:1；
掃描擴展：10倍；
×10倍掃描時間精度：±10%；
線性：±5%；×10倍：±10%；
由×10倍引起的位移：在示波管中心小于2DIV；
AT7100模擬示波器X-Y模式:
靈敏度：同垂直軸；
頻寬（-3dB）：DC：0~1MHz AC：10Hz~1MHz；
X-Y相位差：小于或等于30（DC~50KHz之間）；
AT7100模擬示波器Z軸:
靈敏度：5Vp-p；
頻寬：DC~1MHz；
輸入阻抗：約10KΩ；
