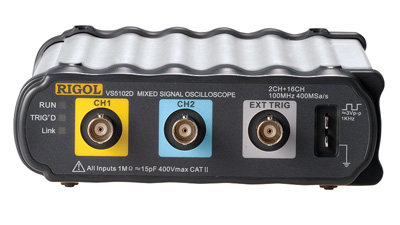

產品名稱：VS5042, VS5042D虛擬數字示波器

產品型號：VS5042, VS5042D

產品產地：北京

VS5042, VS5042D虛擬數字示波器應用:

1. VS5042, VS5042D虛擬數字示波器電子線路的調試
2. VS5042, VS5042D虛擬數字示波器教育和技術培訓
3. VS5042, VS5042D虛擬數字示波器信號邏輯關系驗證
4. VS5042, VS5042D虛擬數字示波器混合信號電路測量
5. VS5042, VS5042D虛擬數字示波器電路功能測試

VS5042, VS5042D虛擬數字示波器特點及優點:

1. 配備16通道邏輯分析儀,實現混合信號示波器
2. 實時采樣率400 MSa/s，等效采樣率高達25 GSa/s
3. 存儲深度：1 M采樣點（單通道），512 k采樣點（雙通道），512 k采樣點（邏輯分析儀）
4. 外置設計，體積小巧，可橫置或立放；精密加工鋁合金外殼，美觀耐用
5. 雙通道+外觸發，根據帶寬分為200 MHz、100 MHz、
60 MHz、40 MHz多種型號

6. 集成高速USB 2.0 接口
7. 20種自動測量功能
8. 光標測量包括手動模式、追蹤模式和自動測量模式
9. 內嵌FFT頻譜分析功能
10. 內置硬件頻率計
11. 集成局域網 LAN 接口
12. 人性化的使用界面，親切而易于上手

VS5042, VS5042D虛擬數字示波器性能參數:

規格	VS5202	VS5102	VS5062	VS5042
帶寬	200 MHz	100 MHz	60 MHz	40 MHz
存儲深度	1 M采樣點（單通道），512 k采樣點（雙通道）
通道	雙通道＋外觸發
實時采樣率	400 MSa/s
等效采樣率	25 GSa/s		10 GSa/s	5 GSa/s
上升時間	1.8 ns	3.5 ns	5.8 ns	8.7 ns
時基范圍	2 ns/div 至50 s/div		5 ns/div 至50 s/div	10 ns/div 至50 s/div
觸發模式	邊沿觸發、脈寬觸發、視頻觸發、斜率觸發、交替觸發
觸發源	CH1、CH2、Ext、Ext/5、AC Line
配件	探頭×2（1x，10x切換），電源適配器，用戶手冊

規格	VS5202D	VS5102D	VS5062D	VS5042D
帶寬	200 MHz	100 MHz	60 MHz	40 MHz
存儲深度	1 M采樣點（單通道），512 k采樣點（雙通道），512 k采樣點（邏輯分析儀）
通道	雙通道＋外觸發＋ 16通道邏輯分析儀
實時采樣率	400 MSa/s，200 MSa/s（邏輯分析儀）
等效采樣率	25 GSa/s		10 GSa/s	5 GSa/s
上升時間	1.8 ns	3.5 ns	5.8 ns	8.7 ns
掃速范圍	2 ns/div 至50 s/div		5 ns/div 至50 s/div	10 ns/div 至50 s/div
門限類型（邏輯分析儀）	TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V,USER = - 8.0 V至+ 8.0 V
觸發模式	邊沿觸發、脈寬觸發、視頻觸發、斜率觸發、交替觸發、碼型觸發、持續時間觸發
觸發源	CH1、CH2、Ext、Ext/5、AC Line、D0-D15
配件	探頭×2（1x，10x切換），電源適配器，用戶手冊，數字探頭組件

相同參數
采樣
采樣方式	實時采樣＋等效采樣
平均值	所有通道同時達到N次采樣后，N次數可在2、4、8、16、32、64、128和256之間選擇
輸入
輸入耦合	直流、交流或接地（DC、AC、GND）
輸入阻抗	1 MΩ‖15 pF
探頭衰減系數設定	1X，10X，100X，1000X
最大輸入電壓	400 V（DC＋AC峰值、1 MΩ輸入阻抗）
	40 V（DC＋AC峰值）
通道間時間延遲（典型）	500 ps
水平
采樣率范圍	1 Sa/s-400 MSa/s（實時），50 GSa/s（等效）
波形內插	Sin（x）/x
采樣率和延遲時間精確度	±100 ppm（任何≥1 ms的時間間隔）
時間間隔（△T）測量精確度（滿帶寬）	單次：±（1采樣間隔時間+100 ppm×讀數+0.6 ns） >16個平均值：±（1采樣間隔時間+100 ppm×讀數+0.4 ns）
垂直
模擬數字轉換器（A/D）	8 bit分辨率，兩個通道同時采樣
靈敏度（伏/格）范圍（V/div）	2 mV/div 至5 V/div（在輸入BNC處）
位移范圍	±40 V(200 mV-5 V)，±2 V(2 mV-100 mV)
可選擇的模擬帶寬限制（典型）	20 MHz
低頻響應 （交流耦合，-3dB）	≤5 Hz（在BNC上）
直流增益精確度	2 mV/div－5 mV/div，±4%（采樣或平均值采樣方式） 10 mV/div－5 V/div，±3%（采樣或平均值采樣方式）
直流測量精確度（平均值采樣方式）	垂直位移為零，且N≥16時	±（4%×讀數+0.1格+1 mV）且選取2 mV/div或 5mV/div。 ±（3%×讀數+0.1格+1 mV）且選取 10 mV/div－5 V/div。
	垂直位移不為零，且N≥16時	±[3%×（讀數+垂直位移讀數）+（1%×垂直位移讀數）+0.2格] 設定值從2 mV/div到200 mV/div加2 mV。設定值從>200 mV/div到5 V/div加50 mV
電壓差（△V）測量精確度（平均值采樣方式）	在同樣的設置和環境條件下，經對捕獲的≥16個波形取平均值后波形上任兩點間的電壓差（△V）：±（3％×讀數+0.05格）
觸發
觸發靈敏度	0.1 div － 1.0 div，用戶可調節
觸發電平范圍	內部	距屏幕中心±12格
	EXT	±1.2 V
	EXT/5	±6 V
觸發電平精確度（典型的）適用于上升和下降時間≥20ns的信號	內部	±(0.3 div×V/div) (距屏幕中心±4 div范圍內)
	EXT	±(6%設定值+40 mV)
	EXT/5	±(6%設定值+200 mV)
觸發位移	正常模式：預觸發（262144/采樣率），延遲觸發1 s
	慢掃描模式：預觸發6 div，延遲觸發6 div
釋抑范圍	100 ns – 1.5 s
設定電平至50％（典型的）	輸入信號頻率≥50 Hz條件下的操作發
邊沿觸發
邊沿類型	上升、下降、上升+下降
脈寬觸發
觸發模式	（大于、小于、等于）正脈寬，（大于、小于、等于）負脈寬
脈沖寬度范圍	20 ns – 10 s
視頻觸發
信號制式行頻范圍	支持標準的NTSC、PAL和SECAM廣播制式，行數范圍是 1-525（NTSC）和1-625（PAL/SECAM）
斜率觸發
觸發模式	（大于、小于、等于）正斜率，（大于、小于、等于）負斜率
時間設置	20 ns – 10 s
交替觸發
CH1 觸發	邊沿、脈寬、視頻、斜率
CH2 觸發	邊沿、脈寬、視頻、斜率
碼型觸發
碼型類型	D0 – D15 選擇H、L、X、、
持續時間觸發
碼型類型	D0 – D15 選擇H、L、X
限定符	大于、小于、等于
時間設置	20 ns – 10 s
測量
光標	手動模式	光標間電壓差（△V）光標間時間差（△T） △T的倒數（Hz）（1/△T）
	追蹤模式	波形點的電壓值和時間值
	自動測量模式	允許在自動測量時顯示光標
自動測量	峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 的測量

一般技術規格
探頭補償器輸出
輸出電壓（典型的）	約3 V，峰-峰值≥1 MΩ負載時
頻率（典型的）	1 kHz
電源
電源電壓	100-240 VACRMS，45-440Hz，CAT II
	儀器接入電源為5V3A直流電源
耗電	小于15 W
環境
溫度范圍	操作：10 ℃–+40 ℃
溫度范圍	非操作：-20 ℃–+60 ℃
冷卻方法	風扇強制冷卻
濕度范圍	+35 ℃以下：≤90％相對濕度
濕度范圍	+35 ℃–+40 ℃：≤60％相對濕度
海拔高度	操作3,000米以下
海拔高度	非操作15,000米以下

機械規格
尺寸	寬	142毫米
高	47毫米
深	209毫米
重量	不含包裝	0.7千克
	含包裝	1.6千克
IP防護
IP2X
調整間隔期
建議校準間隔期為一年
