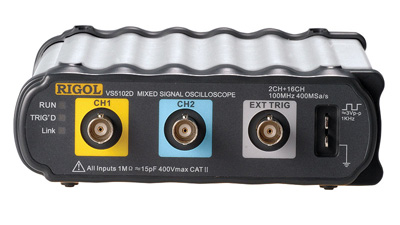

    產品名稱：VS5202, VS5202D虛擬數字示波器
    產品型號：VS5202, VS5202D
    產品產地：北京
    VS5202, VS5202D虛擬數字示波器應用:
    1. VS5202, VS5202D虛擬數字示波器電子線路的調試
    2. VS5202, VS5202D虛擬數字示波器教育和技術培訓
    3. VS5202, VS5202D虛擬數字示波器信號邏輯關系驗證
    4. VS5202, VS5202D虛擬數字示波器混合信號電路測量
    5. VS5202, VS5202D虛擬數字示波器電路功能測試
    VS5202, VS5202D虛擬數字示波器特點及優點:
    1. 配備16通道邏輯分析儀,實現混合信號示波器
    2. 實時采樣率400 MSa/s，等效采樣率高達25 GSa/s
    3. 存儲深度：1 M采樣點（單通道），512 k采樣點（雙通道），512 k采樣點（邏輯分析儀）
    4. 外置設計，體積小巧，可橫置或立放；精密加工鋁合金外殼，美觀耐用
    5. 雙通道+外觸發，根據帶寬分為200 MHz、100 MHz、
    60 MHz、40 MHz多種型號
    6. 集成高速USB 2.0 接口
    7. 20種自動測量功能
    8. 光標測量包括手動模式、追蹤模式和自動測量模式
    9. 內嵌FFT頻譜分析功能
    10. 內置硬件頻率計
    11. 集成局域網 LAN 接口
    12. 人性化的使用界面，親切而易于上手
    VS5202, VS5202D虛擬數字示波器性能參數:
    規格
    VS5202
    VS5102
    VS5062
    VS5042
    帶寬
    200 MHz
    100 MHz
    60 MHz
    40 MHz
    存儲深度
    1 M采樣點（單通道），512 k采樣點（雙通道）
    通道
    雙通道＋外觸發
    實時采樣率
    400 MSa/s
    等效采樣率
    25 GSa/s
    10 GSa/s
    5 GSa/s
    上升時間
    1.8 ns
    3.5 ns
    5.8 ns
    8.7 ns
    時基范圍
    2 ns/div 至50 s/div
    5 ns/div 至50 s/div
    10 ns/div 至50 s/div
    觸發模式
    邊沿觸發、脈寬觸發、視頻觸發、斜率觸發、交替觸發
    觸發源
    CH1、CH2、Ext、Ext/5、AC Line
    配件
    探頭×2（1x，10x切換），電源適配器，用戶手冊


    規格
    VS5202D
    VS5102D
    VS5062D
    VS5042D
    帶寬
    200 MHz
    100 MHz
    60 MHz
    40 MHz
    存儲深度
    1 M采樣點（單通道），512 k采樣點（雙通道），512 k采樣點（邏輯分析儀）
    通道
    雙通道＋外觸發＋ 16通道邏輯分析儀
    實時采樣率
    400 MSa/s，200 MSa/s（邏輯分析儀）
    等效采樣率
    25 GSa/s
    10 GSa/s
    5 GSa/s
    上升時間
    1.8 ns
    3.5 ns
    5.8 ns
    8.7 ns
    掃速范圍
    2 ns/div 至50 s/div
    5 ns/div 至50 s/div
    10 ns/div 至50 s/div
    門限類型（邏輯分析儀）
    TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V,USER = - 8.0 V至+ 8.0 V
    觸發模式
    邊沿觸發、脈寬觸發、視頻觸發、斜率觸發、交替觸發、碼型觸發、持續時間觸發
    觸發源
    CH1、CH2、Ext、Ext/5、AC Line、D0-D15
    配件
    探頭×2（1x，10x切換），電源適配器，用戶手冊，數字探頭組件


    相同參數
    采樣
    采樣方式
    實時采樣＋等效采樣
    平均值
    所有通道同時達到N次采樣后，N次數可在2、4、8、16、32、64、128和256之間選擇
    輸入
    輸入耦合
    直流、交流或接地（DC、AC、GND）
    輸入阻抗
    1 MΩ‖15 pF
    探頭衰減系數設定
    1X，10X，100X，1000X
    最大輸入電壓
    400 V（DC＋AC峰值、1 MΩ輸入阻抗）
    40 V（DC＋AC峰值）
    通道間時間延遲（典型）
    500 ps
    水平
    采樣率范圍
    1 Sa/s-400 MSa/s（實時），50 GSa/s（等效）
    波形內插
    Sin（x）/x
    采樣率和延遲時間精確度
    ±100 ppm（任何≥1 ms的時間間隔）
    時間間隔（△T）測量精確度（滿帶寬）
    單次：±（1采樣間隔時間+100 ppm×讀數+0.6 ns） >16個平均值：±（1采樣間隔時間+100 ppm×讀數+0.4 ns）
    垂直
    模擬數字轉換器（A/D）
    8 bit分辨率，兩個通道同時采樣
    靈敏度（伏/格）范圍（V/div）
    2 mV/div 至5 V/div（在輸入BNC處）
    位移范圍
    ±40 V(200 mV-5 V)，±2 V(2 mV-100 mV)
    可選擇的模擬帶寬限制（典型）
    20 MHz
    低頻響應
    （交流耦合，-3dB）
    ≤5 Hz（在BNC上）
    直流增益精確度
    2 mV/div－5 mV/div，±4%（采樣或平均值采樣方式） 10 mV/div－5 V/div，±3%（采樣或平均值采樣方式）
    直流測量精確度（平均值采樣方式）
    垂直位移為零，且N≥16時
    ±（4%×讀數+0.1格+1 mV）且選取2 mV/div或 5mV/div。 ±（3%×讀數+0.1格+1 mV）且選取
    10 mV/div－5 V/div。
    垂直位移不為零，且N≥16時
    ±[3%×（讀數+垂直位移讀數）+（1%×垂直位移讀數）+0.2格] 設定值從2 mV/div到200 mV/div加2 mV。設定值從>200 mV/div到5 V/div加50 mV
    電壓差（△V）測量精確度（平均值采樣方式）
    在同樣的設置和環境條件下，經對捕獲的≥16個波形取平均值后波形上任兩點間的電壓差（△V）：±（3％×讀數+0.05格）
    觸發
    觸發靈敏度
    0.1 div － 1.0 div，用戶可調節
    觸發電平范圍
    內部
    距屏幕中心±12格
    EXT
    ±1.2 V
    EXT/5
    ±6 V
    觸發電平精確度（典型的）適用于上升和下降時間≥20ns的信號
    內部
    ±(0.3 div×V/div) (距屏幕中心±4 div范圍內)
    EXT
    ±(6%設定值+40 mV)
    EXT/5
    ±(6%設定值+200 mV)
    觸發位移
    正常模式：預觸發（262144/采樣率），延遲觸發1 s
    慢掃描模式：預觸發6 div，延遲觸發6 div
    釋抑范圍
    100 ns – 1.5 s
    設定電平至50％ （典型的）
    輸入信號頻率≥50 Hz條件下的操作發
    邊沿觸發
    邊沿類型
    上升、下降、上升+下降
    脈寬觸發
    觸發模式
    （大于、小于、等于）正脈寬，（大于、小于、等于）負脈寬
    脈沖寬度范圍
    20 ns – 10 s
    視頻觸發
    信號制式 行頻范圍
    支持標準的NTSC、PAL和SECAM廣播制式，行數范圍是 1-525（NTSC）和1-625（PAL/SECAM）
    斜率觸發
    觸發模式
    （大于、小于、等于）正斜率，（大于、小于、等于）負斜率
    時間設置
    20 ns – 10 s
    交替觸發
    CH1 觸發
    邊沿、脈寬、視頻、斜率
    CH2 觸發
    邊沿、脈寬、視頻、斜率
    碼型觸發
    碼型類型
    D0 – D15 選擇H、L、X、 、
    持續時間觸發
    碼型類型
    D0 – D15 選擇H、L、X
    限定符
    大于、小于、等于
    時間設置
    20 ns – 10 s
    測量
    光標
    手動模式
    光標間電壓差（△V） 光標間時間差（△T） △T的倒數（Hz）（1/△T）
    追蹤模式
    波形點的電壓值和時間值
    自動測量模式
    允許在自動測量時顯示光標
    自動測量
    峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 的測量


    一般技術規格
    探頭補償器輸出
    輸出電壓（典型的）
    約3 V，峰-峰值≥1 MΩ負載時
    頻率（典型的）
    1 kHz
    電源
    電源電壓
    100-240 VACRMS，45-440Hz，CAT II
    儀器接入電源為5V3A直流電源
    耗電
    小于15 W
    環境
    溫度范圍
    操作：10 ℃–+40 ℃
    非操作：-20 ℃–+60 ℃
    冷卻方法
    風扇強制冷卻
    濕度范圍
    +35 ℃以下：≤90％相對濕度
    +35 ℃–+40 ℃：≤60％相對濕度
    海拔高度
    操作3,000米以下
    非操作15,000米以下


    機械規格
    尺寸
    寬
    142毫米
    高
    47毫米
    深
    209毫米
    重量
    不含包裝
    0.7千克
    含包裝
    1.6千克
    IP防護
    IP2X
    調整間隔期
    建議校準間隔期為一年
