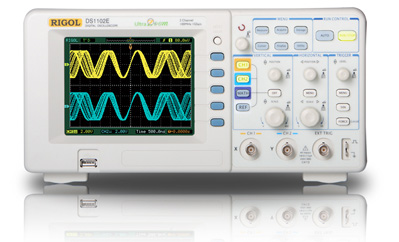

    產品名稱：DS1102E數字示波器
    產品型號：DS1102E
    產品產地：北京
    DS1102E數字示波器應用:
    1. DS1102E數字示波器電子線路的測試
    2. DS1102E數字示波器教育和技術培訓
    3. DS1102E數字示波器電路功能測試
    DS1102E數字示波器特點及優點:
    1. DS1102E數字示波器實時采樣率1 GSa/s, 存儲深度高達1 Mpts
    2. DS1102E數字示波器豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替
    3. DS1102E數字示波器5.6英寸 64k色TFT LCD，清晰顯示波形
    4. DS1102E數字示波器緊湊的設計，節約實驗臺桌面空間
    5. DS1102E數字示波器集成USB Host&Device, 支持U盤存儲和PictBridge打印機
    DS1102E數字示波器性能參數:
    設備型號
    DS1102E
    DS1052E
    帶寬
    100 MHz
    50 MHz
    通道數
    雙通道+外觸發
    實時采樣率
    1 GSa/s（單通道），500 MSa/s（雙通道）
    等效采樣率
    25 GSa/s
    10 GSa/s
    上升時間
    3.5 ns
    7 ns
    存儲深度
    通道模式
    采樣率
    普通存儲
    長存儲
    單通道
    1 GSa/s
    16 kpts
    N.A.
    單通道
    500 Msa/s或更低
    16 kpts
    1 Mpts
    雙通道
    500 Msa/s或更低
    8 kpts
    512 kpts
    時基范圍
    2 ns/div ∼ 50 s/div
    5 ns/div ∼ 50 s/div
    觸發模式
    邊沿、視頻、脈寬、斜率、交替
    垂直分辨率
    8 bits
    垂直靈敏度
    2 mV/div ∼ 10 V/div
    最大輸入
    All Input 1MΩ||15 pF 300 Vrms Max CATI
    滾動范圍
    500 ms/div ∼ 50 s/div
    光標測量
    手動、追蹤、自動測量
    數學運算
    ＋，－，×，F(xiàn)FT
    內部存儲
    10組波形，10組設置
    U盤存儲
    位圖存儲，CSV存儲，波形存儲，設置存儲
    接口
    USB Device，USB Host，RS-232, P/F Out
    顯示
    5.6英寸 64k色 TFT液晶顯示器
    電源
    100 ∼ 240 VACRMS，45 ∼ 440Hz，CAT II，50 VA最大值
    外觀尺寸和重量
    寬×高×深=303mm×154mm×133mm ，2.4 kg
