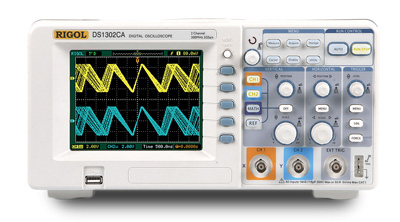

DS1102CA數字示波器

產品名稱：DS1102CA數字示波器
產品型號：DS1102CA
產品產地：北京
DS1102CA數字示波器應用:
1. DS1102CA數字示波器電子線路設計和調試
2. DS1102CA數字示波器考察瞬時信號
3. DS1102CA數字示波器制造測試和質量控制
4. DS1102CA數字示波器教育和科技
5. DS1102CA數字示波器工業控制
6. DS1102CA數字示波器機電產品設計和分析
DS1102CA數字示波器特點及優點:
1. 提供高達 2 GSa/s的實時采樣速率，50 GSa/s 的等效采樣率；保證有效捕獲實時瞬態信號，同時可觀察重復信號的微妙細節
2. 波形刷新率高達2000 wfms/s
3. 超薄設計，體積小巧，大大減小桌面占用面積
4. 64 k色 TFT彩色液晶顯示
5. 存儲深度：10 kpts（單通道），5 kpts（雙通道）
6. 豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替等
7. 可調觸發靈敏度：防止對疊加在觸發信號上的噪聲誤觸發
8. 20種自動測量功能
9. 光標測量包括手動模式、追蹤模式和自動測量模式
10. 10組波形、10組設置存儲、位圖存儲、CSV存儲
11. 加、減、乘、FFT、反相等多種波形運算功能
12. 獨特的數字濾波器和波形錄制功能
13. 內置硬件頻率計
14. 雙通道 + 外觸發，根據帶寬的不同分成了300 MHz，200 MHz，100 MHz，60 MHz等多種型號
15. 標準配置接口：USB Device，RS-232；USB Host，支持U盤和USB接口打印機
16. 標配 “通過/失敗” 檢測功能：采用“光電隔離”方式，有效避免電磁干擾
17. 多種語言用戶界面，嵌入式幫助系統
18. 配備功能強大的上位機測控軟件：UltraScope
DS1102CA數字示波器性能參數:
設備型號
DS1302CA
DS1202CA
DS1102CA
DS1062CA
帶寬
300 MHz
200 MHz
100 MHz
60 MHz
存儲深度
10 kpts（單通道） 5 kpts（雙通道）
通道
雙通道 ＋ 外觸發
實時采樣率
2 GSa/s（單通道），1 GSa/s（雙通道）
等效采樣率
50 GSa/s
25 GSa/s
10 GSa/s
上升時間
1.1 ns
1.7 ns
3.5 ns
5.8 ns
輸入阻抗
1 MΩ|| 15 pF，50 Ω
1 MΩ|| 15 pF
時基精度
50ppm
時基范圍
1 ns/div ∼ 50 s/div
2 ns/div ∼ 50 s/div
5 ns/div ∼ 50 s/div
李沙育圖形
帶寬
300 MHz
200 MHz
100 MHz
60 MHz
相位差
± 3°
觸發模式
邊沿、視頻、脈寬、斜率、交替
觸發源
CH1、CH2、Ext、Ext/5、AC Line
相同參數
垂直靈敏度
1 mV/div ∼ 10 V/div
垂直分辨率
8 bits
輸入耦合
直流、交流、接地
最大輸入電壓
All Input 1MΩ||15pF 300V Max or 50Ω 5Vrms Max CATI
滾動范圍
500 ms/div 至 50 s/div
自動測量
峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 的測量
光標測量
手動模式、追蹤模式和自動測量模式
數學運算
＋，－，×，F(xiàn)FT
內部存儲
10組波形、10組設置
外部存儲
位圖存儲、CSV存儲、波形設儲、設置存儲
接口
USB Device，USB Host，RS-232，P/F Out (Isolated)
顯示
64 k色TFT彩色液晶，320 × 234分辨率
電源
45 ∼ 440 Hz AC 100 ∼ 240 V 50 VA Max
重量
2.3 kg
