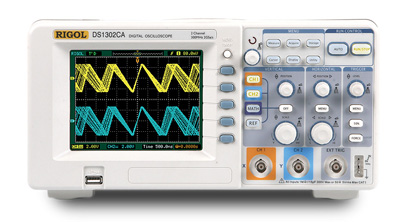

    產品名稱：DS1302CA數字示波器
    產品型號：DS1302CA
    產品產地：北京
    DS1302CA數字示波器應用:
    1. DS1302CA數字示波器電子線路設計和調試
    2. DS1302CA數字示波器考察瞬時信號
    3. DS1302CA數字示波器制造測試和質量控制
    4. DS1302CA數字示波器教育和科技
    5. DS1302CA數字示波器工業控制
    6. DS1302CA數字示波器機電產品設計和分析
    DS1302CA數字示波器特點及優點:
    1. 提供高達 2 GSa/s的實時采樣速率，50 GSa/s 的等效采樣率；保證有效捕獲實時瞬態信號，同時可觀察重復信號的微妙細節
    2. 波形刷新率高達2000 wfms/s
    3. 超薄設計，體積小巧，大大減小桌面占用面積
    4. 64 k色 TFT彩色液晶顯示
    5. 存儲深度：10 kpts（單通道），5 kpts（雙通道）
    6. 豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替等
    7. 可調觸發靈敏度：防止對疊加在觸發信號上的噪聲誤觸發
    8. 20種自動測量功能
    9. 光標測量包括手動模式、追蹤模式和自動測量模式
    10. 10組波形、10組設置存儲、位圖存儲、CSV存儲
    11. 加、減、乘、FFT、反相等多種波形運算功能
    12. 獨特的數字濾波器和波形錄制功能
    13. 內置硬件頻率計
    14. 雙通道 + 外觸發，根據帶寬的不同分成了300 MHz，200 MHz，100 MHz，60 MHz等多種型號
    15. 標準配置接口：USB Device，RS-232；USB Host，支持U盤和USB接口打印機
    16. 標配 “通過/失敗” 檢測功能：采用“光電隔離”方式，有效避免電磁干擾
    17. 多種語言用戶界面，嵌入式幫助系統
    18. 配備功能強大的上位機測控軟件：UltraScope
    DS1302CA數字示波器性能參數:
    設備型號
    DS1302CA
    DS1202CA
    DS1102CA
    DS1062CA
    帶寬
    300 MHz
    200 MHz
    100 MHz
    60 MHz
    存儲深度
    10 kpts（單通道） 5 kpts（雙通道）
    通道
    雙通道 ＋ 外觸發
    實時采樣率
    2 GSa/s（單通道），1 GSa/s（雙通道）
    等效采樣率
    50 GSa/s
    25 GSa/s
    10 GSa/s
    上升時間
    1.1 ns
    1.7 ns
    3.5 ns
    5.8 ns
    輸入阻抗
    1 MΩ|| 15 pF，50 Ω
    1 MΩ|| 15 pF
    時基精度
    50ppm
    時基范圍
    1 ns/div ∼ 50 s/div
    2 ns/div ∼ 50 s/div
    5 ns/div ∼ 50 s/div
    李沙育圖形
    帶寬
    300 MHz
    200 MHz
    100 MHz
    60 MHz
    相位差
    ± 3°
    觸發模式
    邊沿、視頻、脈寬、斜率、交替
    觸發源
    CH1、CH2、Ext、Ext/5、AC Line
    相同參數
    垂直靈敏度
    1 mV/div ∼ 10 V/div
    垂直分辨率
    8 bits
    輸入耦合
    直流、交流、接地
    最大輸入電壓
    All Input 1MΩ||15pF 300V Max or 50Ω 5Vrms Max CATI
    滾動范圍
    500 ms/div 至 50 s/div
    自動測量
    峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 的測量
    光標測量
    手動模式、追蹤模式和自動測量模式
    數學運算
    ＋，－，×，F(xiàn)FT
    內部存儲
    10組波形、10組設置
    外部存儲
    位圖存儲、CSV存儲、波形設儲、設置存儲
    接口
    USB Device，USB Host，RS-232，P/F Out (Isolated)
    顯示
    64 k色TFT彩色液晶，320 × 234分辨率
    電源
    45 ∼ 440 Hz AC 100 ∼ 240 V 50 VA Max
    重量
    2.3 kg
