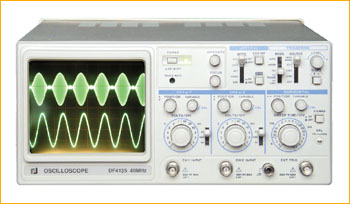

DF4135電子數位式開關雙蹤示波器

產品名稱：DF4135電子數位式開關雙蹤示波器
產品型號：DF4135
產品產地：寧波
DF4135電子數位式開關雙蹤示波器
DF4135雙蹤示波器外形尺寸
343×140×431mm
DF4135雙蹤示波器重量
7.2kg
DF4135雙蹤示波器特點
高敏度電子數位式開關
雙通道異頻同步，同步電平鎖定
光線自動顯示，電視信號同步性能好
X-Y單鍵切換，CH1監視輸出
東芝進口示波管
DF4135雙蹤示波器主要技術參數
顯示器
屏 幕
8×10cm平面內刻度
聚 焦
自聚
軌 跡
水平
亮 度
可控
標 尺
可調
DC
DC—20MHz(DF4125)
DC—40MHz(DF4135)
垂直系統 (Y)
AC
10Hz—20MHz(DF4125)
10Hz—40MHz(DF4135)
工作方式
CH1、CH2、ALTCHOP、ADD、MAG
靈敏度
1mV—5V/div,12檔
精 度
3%
最大輸入
400V
輸入阻抗
1MΩ±2% , 23PF
輸入耦合
AC—GND—DC
上升時間
17.5ns(DF4125)
8.75ns(DF4135)
CH1輸出
50mV/div
反 相
CH2
水平(X)
掃描時間
20ns—0.5s/div
精 度
3%
帶 寬
DC—500kHz
觸發系統
觸發方式
AUTO、NORM、FIXTV—FRAME、TV—LINE
內觸發
1.5div
外觸發
0.25V(20MHz)
0.3V(40MHz)
其他規格示波器:
型號
特點與功能
DF4241A
便攜式小型5MHz,臥式結構，采用3寸圓形示波管，Y軸靈敏度10mV/div，掃描頻率：10Hz～100KHz，X軸輸入方式
DF4245
便攜式小型5MHz,豎式結構，3寸圓形示波管，Y軸靈敏度10mV/div，掃描頻率：10Hz～100KHz，X軸輸入方式
DF4242
慢掃描單蹤示波器，6寸內刻度矩形示波管，Y軸測量范圍：20mV--200V，X軸測量范圍：30mV--200V
DF4211
1MHz高靈敏度、慢掃描雙線示波器，6寸示波管，X軸靈敏度：0.1V--2V/div
DF4326
20MHz雙通道顯示，同時顯示CH1和CH2雙通道主波形和擴展波形，觀察波形細微特別有效
