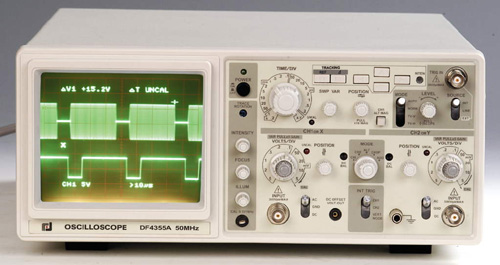

DF4325(A)/DF4355(A)示波器外形尺寸

370X310X130mm

DF4325(A)/DF4355(A)示波器重量

6.5kg

DF4325(A)/DF4355(A)示波器特點

仿日立V222/V522 CRT讀出示波器，能用兩組光標測讀出信號的幅度值和時間值。
采用內刻度矩形示波管。
靈敏度高達1mV/div。
有完善的觸發、同步功能，特別是新穎TV同步電路，可穩定地觀察電視信號。
具有聚焦電平自動校正電路，亮度變化時能保證聚焦性能良好。
具有CH1通道信號放大輸出功能，可作為外部測頻或其它方面使用。
具有CH1通道交替掃描功能，能同時觀察該通道X1和X10時的波形。
A型為進口管。

DF4325(A)/DF4355(A)示波器主要技術參數

Y軸頻帶寬度：DC～20MHz(DF4325) DC～50MHz(DF4355)。
Y軸靈敏度：5mV～5V/div(DF4325) 擴展X5時高達1mV/div。
Y軸測有度：5％。
Y軸最大輸入電壓：300V（DC＋ACpp）。
掃描時間范圍：0.2μS ～0.2S/ div 擴展×10時，最快為20nS／div。
觸發靈敏度：內觸發小于0.5div 外觸發小于0.2Vpp。
X軸頻帶寬度:DC～500kHz。
