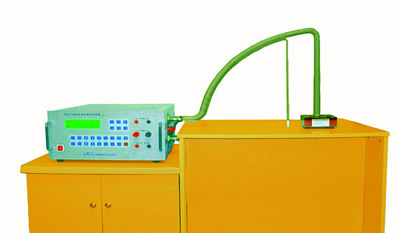

TQS-1000A鉗形表檢定裝置

◆概述
　　TQS -1000A 型鉗形表檢定裝置是用于檢定鉗形表的標準計量裝置，其突出的特點是能直接輸出 1100A 交流電流，精度高，穩定性好，波形失真小，輸出功率大，技術性能處于國內同類產品領先水平。
　　 該裝置大量應用于計量測試部門以及鉗形表生產廠家，可檢定 0.5 級及 0.5 級以下的模擬和數字工頻交流鉗形表，輸出環路采用直徑為 1 米 的半圓環，完全符合國家校準規范 JJF1075-2001 《鉗形電流表校準規范》和部頒規程及相關標準的要求。由于其電流輸出環開啟靈活 , 因而可以用標準電流互感器或 I-V 變換器穿于環中，定期對該裝置進行校準，并可將量值溯源到國家標準。該裝置有標準 RS-232 接口，因而配上微機和軟件，即可實現對鉗形表的計算機檢定。該裝置填補了國內大電流鉗形表檢定的空白，為規范鉗形表的計量檢定提供了可靠保證。

◆主要功能及特點
　　1 、主要功能
( 1 )可檢定 0.5 級和 0.5 級以下的各種鉗形表。
( 2 )可檢定帶有電壓和電阻功能的鉗形表。
( 3 )可檢定 0.5 級和 0.5 級以下的各種電壓表、電流表。
( 4 )符合國家檢定規范 JJF1075-2001 《鉗形電流表校準規范》。
( 5 )配有 RS-232 接口和 IEEE-488 接口(選件)，配上計算機及軟件，可實現計算檢表和數據管理。
　　2 、主要特點
( 1 ) 1000A 大電流直接輸出，國內首創可直接輸出 0-1000A 電流，具有很高的穩定性，失真度小，精度高，并且配有直徑為 1 米的半圓形電流輸出環，電流環可隨時打開，用穿心互感器可將其量值溯源到國家基準。
( 2 )可靠的保護功能
無論是交流電壓短路或交流電流開路均可自動保護。
( 3 )真正的總線隔離
裝置的接口全部與系統隔離開來，確保了本機、計算機、外設、輸出回路、被檢表計的各自獨立性，避免了相互間干擾，確保了整個系統的安全可靠性。
( 4 )寬廣的工作溫度范圍
由于設置了自校準功能和溫度系數的軟件修正，因此在工作環境溫度發生變化時可自動將誤差進行校準。
( 5 )量值傳遞容易
裝置誤差是利用軟件來進行修正，因而在使用較長時間后，可通過面板按鍵進行誤差校準，無須開箱來修正誤差。
( 6 )大屏幕液晶顯示，測量數據直讀，直觀明朗。

◆主要技術指標

電壓檔位： 30V 、 75V 、 150V 、 300V 、 750V 。
電流檔位： 0.2A 、 1A 、 5A 、 25A 、 100A 、 250A 、 500A 、 1000A 。
調節裕度：滿量程的 110%
電壓電流穩定度： 0.02%/min 。
電壓電流準確度： 0.06%FS+0.04%RD/ 年
電壓電流失真度： 0.5% 。
電壓輸出功率： 30VA 。
電流輸出功率： 800VA 。
顯示：液晶顯示， 5 位直讀。
電阻檔位： 10 Ω、 100 Ω、 200 Ω、 500 Ω、 1k Ω、 2k Ω、 5k Ω、 10k Ω、 20k Ω、
　　　　　　50k Ω、 100k Ω、 200k Ω、 500k Ω、 1M Ω、 2M Ω。
電阻準確度： 0.1%/ 年。

※FS表示滿量程(Full Scale)
