型號：SZJ-50

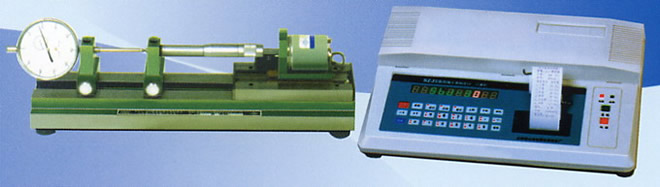

SZJ-50指示表檢定儀概述： 該產品是檢定百分表、千分表的專用儀器。儀器按照檢定規程對百分表、千分表、內徑百分表、內徑千分表、杠桿百分表、杠桿千分表、大量程百分表進行檢定。功能及精度符合中華人民共和國國家計量檢定規程：JJG 201－2008《指示類量具檢定儀》的要求。 該產品是機、電、儀一體化結合的高科技產品。儀器由控制器（計算機）、指示表檢定器二部分組成。計算機控制檢定器測量、記錄受檢表各受檢點誤差，實現自動給進、自動改變檢定間隔、自動記錄誤差、自動數據處理、實時打印輸出檢定報表。無操作手輪，完全擯棄手旋推進，手動對線的工作方式，檢定間隔自動改變，無需人工干預。工作時，操作者跟檢定儀不接觸，對檢測系統無相互作用力。在整個檢定過程中，中途絕對不會改變測桿的移動方向。因而工作穩定，操作誤差小，數據準確可靠。 儀器功能齊全，性能優異，系統軟件編制合理，使用靈活方便。檢測速度極快，檢3mm百分表80秒，檢10mm百分表280秒即可完成。其流暢、輕松、快捷、的使用效果是采用手動旋轉推進方式工作的指示表檢定儀根本無法比擬和達到的。使用該儀器可大幅度提高工作效率，減輕勞動強度，特別適合檢表工作量大的單位使用。 儀器結構合理可靠，質量穩定，性價比高且經久耐用。1990年前的儀器仍在使用。是目前國內性價比最高，最適應中國企業實際情況的指示表檢定儀。因此深受用戶喜愛，在業界享有盛譽。 指示表檢定器上面裝有精密絲桿測微頭和步進電機。步進電機受計算機控制、帶動測微頭轉動，推動受檢表指針移動。步進電機可以連續勻速轉動，也可以以不同角度步進轉動，起止靈活，控制方便，定位準確。檢定百分表時，測頭移動距離分辨力為0.001毫米。檢定千分表時測頭移動距離分辨力為0.0001毫米。 SZJ-50指示表檢定儀參數對比： SZJ-10型數控指示表檢定儀 功能：檢定百分表、內徑百分表和杠桿百分表 精度：符合中華人民共和國國家計量檢定規程 測量范圍：0－10mm 質量穩定，經久耐用，檢定快速，性價比高 檢定過程自動給進、自動數據處理 自帶微型打印機，檢定記錄實時打印 SZJ-10A型數控指示表檢定儀 功能： 兼容SZJ-10型外，還可檢定千分表、內 徑千分表和杠桿千分表 精度：符合中華人民共和國國家計量檢定規程 測量范圍：0－10mm 質量穩定，經久耐用，檢定快速，性價比高 檢定過程自動給進、自動數據處理 自帶微型打印機，檢定記錄實時打印 SZJ-50型數控指示表檢定儀 功能：可檢定0-50mm范圍內的大量程百分表 精度：符合中華人民共和國國家計量檢定規程 測量范圍：0－50mm 質量穩定，經久耐用，檢定快速，性價比高 檢定時自動給進并改變間隔、自動數據處理 自帶微型打印機，檢定記錄實時打印

檢定項目 示值誤差、回程誤差、重復性、測桿徑向受力對示值影響、測量力。

產品獨特功能 儀器具有四種獨特的運行方式，供使用時靈活采用。

勻速推進方式

功能：在設定的行程范圍內，推動指示表指針連續勻速轉動；中間可以暫停、換向。

應用：用來檢查儀表轉動是否靈活，有否卡針、跳動。由于表針受到穩定的推動，效果極佳。

定值步進方式

功能：在設定的行程范圍內，以設定的步距定值步進移動。走一步，停一下，反復進行。中間可以暫停、轉向。步距可設定改變。

應用：在儀表修理后，應用該功能可以快速察看儀表在各受檢點的誤差有否明顯超差。對本儀器檢定時，應用該功能，使測頭定值移動。以插入相應的量塊進行檢測。排除手動給進時，對系統產生作用力，出現附加誤差。

定點檢定方式

功能：在受檢表工作行程范圍內，以受檢表受檢點為目標，自動推動指針移動到受檢點。自動測量、記錄該點的誤差。隨即自動轉向下一受檢點進行檢測。沿正行程方向檢測到工作行程終點，再繼續壓縮測桿使指針轉過一個受檢距離，接著自動轉成反行程逐點檢定。在沿一個方向檢定時，指針絕對不可能逆轉。由于不用操作手輪，系統工作時跟操作者不接觸，沒有相互作用力，因而系統工作穩定，檢測的數據真實可靠。

應用：按照檢定規程要求，對各種指示表各受檢點進行逐點檢定。記錄各受檢點正、反行程誤差、自動進行數據處理、打印輸出檢定報表。

指定范圍重檢

功能：對受檢表進行逐點檢定以后，在受檢表工作形成范圍內，對指定的一小范圍，重新逐點檢定。重新檢定所得各受檢點的誤差，替換上次檢定所得的記錄。該功能啟動后，表針從零位起動，以連續運行方式向重檢范圍的起點移動。到重檢范圍起點，對重檢范圍逐點進行檢定。到重檢范圍終點，自動轉向反行程逐點檢定。重檢范圍起點的反行程誤差檢測后，又連續快速回到零點。

應用：一只指示表檢定完后，若對某一范圍的結果有疑義，采用該功能重檢，可予以甄別確認。

報表 可分別打印三種報表供選擇使用。

全行程綜合報表

上面有被檢表類型、編號、工作行程、正行程誤差最大值、正行程誤差最小值、示值誤差、相鄰誤差、任意段(百分表1mm、千分表0.2mm)示值誤差、回程誤差、合格級別、檢定員、檢定日期。

各點誤差報表

各受檢點正、反行程檢測到的誤差值。

各段誤差報表

大量程百分表10mm內，以1mm為一段。表上列出各段內的誤差最大值、誤差最小值、示值誤差、相鄰誤差及回程誤差。

大量程百分表的檢定

大量程百分表檢定時，檢定規程要求：檢定指針式大量程百分表，0-1mm內按0.2mm間隔檢定，1－10mm內按0.5mm間隔檢定，10－20mm內按1mm間隔檢定，20－50mm內按5mm間隔檢定；檢定數顯式大量程百分表，0-10mm內按0.2mm間隔檢定，10-50mm內按2間隔步距檢定。按照上述要求，用手動推進方式的指示表檢定儀對大量程百分表檢定，特別是步距2mm、5mm時，需要連續轉動手輪許多圈，稍有不慎就會搞錯，相當麻煩和吃力。采用SZJ-50進行檢定時，就相當輕松。改變檢定步距時，檢定儀自動暫停，提示音提示，自動改變檢定步距，自動給進，自動數據處理。整個檢定過程流暢自如，極大提高檢定效率，降低勞動強度。

輔助功能 與SZJ-10、SZJ-10A型相同。
