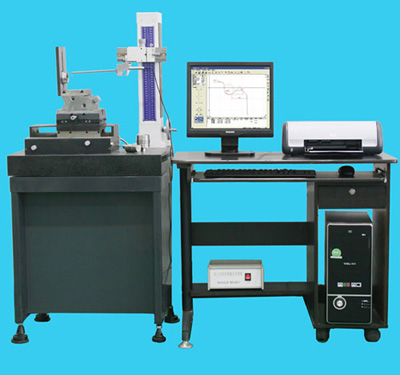

XZ-150G輪廓測量儀

產品名稱：XZ-150G輪廓測量儀
產品型號：XZ-150G
產品產地：國產
XZ-150G輪廓測量儀
型號：XZ-150G
XZ-150G輪廓測量儀產品描述：
XZ-150G輪廓測量儀應用范圍：
該型儀器可測量各種機械零件的素線和截面輪廓形狀參數，在軸承行業中可測量各種零件的直線度、平行度、傾斜度、角度處理、圓處理（直線到切線的距離、圓心到圓心距離、圓弧半徑、交點到圓的心距離、圓心到直線距離）、點線處理（交點到直線距離、交點到圓心距離、兩直線交點、交點與交點距離）、對數曲線、槽寬、槽深、溝邊距、溝心距、傾斜度、水平距離、垂直距離等形狀參數。
XZ-150G輪廓測量儀主要特點：
1．具有XZ-230型儀器的檢測功能，體積小、成本低，較適合中小型企業；
2．直線運動導軌采用封閉式精密氣浮導軌，精度保持長久，直線移動精度高，性能更穩定，儀器使用壽命長；
3．直線運動導軌位移數據采集采用精密直線光柵，定位精度高，穩定性好；
4．儀器采用WINDOWS系統操作平臺，專業測量軟件，測量界面簡潔直觀，操作便捷；可以實時顯示圖形數據、存盤留檔、隨時打印，圖形分析報告，直觀清晰；
5．測量結果可根據標注需要任意旋轉。
6．強大的誤差補償功能，使測量結果更精確；
7．測量操作設置鼠標和鍵盤快捷操作，用戶可根據操作習慣自由選擇；
8．設計特殊裝配夾具，方便工件的裝夾調整，大大提高了測量效率；
9．使用范圍廣，測量范圍大；量程6mm。
XZ-150G輪廓測量儀主要參數
項目 型號
XZ-150G型
氣浮工作臺
氣浮形式
閉式
移動精度
Z:≤0.2um/100mm
光柵尺
精度
X:≤5um/150mm
X:≤3um /150mm
產地
國產
進口
傳感器
量程
6mm(可擴展)
分辨率
測量范圍
軸
Ф1-100 mm
套
≤Ф200 mm
長度
140 mm
其他
標配附件
可選附件
工作臺移動速度
0.2-0.4mm/s
機械調速（分三檔）
所需電源
220V 50Hz 0.5Kw
所需氣源壓力
純凈空氣≥0.5Mpa
XZ-150G輪廓測量儀基本配置：
XZ-150G輪廓測量儀由機械部分、電器部分和專用軟件組成。其基本配置：
序號
名 稱
數量
備 注
機
械
部
分
1
形狀測量儀主體
1
2
萬向精密調整臺
1套
3
立柱系統
1
4
氣浮導軌
1
5
微動工作臺
1
6
電感傳感器
1
7
測量杠桿機構
1
8
長測桿、轉接測桿
1
小測桿
2
9
測頭
球形2個、斧形4個、尖形2個
10
基準靠板
1套
11
直線光柵
1
12
儀器使用說明書
1
13
專用工具箱
1
14
整機檢驗合格證
1
出廠檢定證書
電
器
部
分
15
電腦顯示器、打印機
各1臺
16
信號模擬板
1
17
AD信號數字板
1
18
運動控制卡
1
19
電器專用電源箱
1
電機控制板、電機驅動器
20
電器專用連接線
3
軟 件
21
專用測量軟件
1
光盤
XZ-150G輪廓測量儀可選附件：
傳感器測桿、正弦規、V型工作臺、傳感器測頭、調整平臺
