Y9030D圓度儀

詳細信息

產品名稱：Y9030D圓度儀

產品型號：Y9030D

產品產地：國產

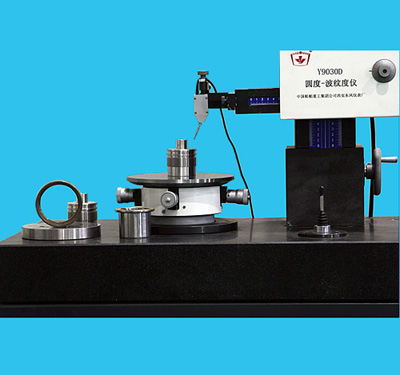

Y9030D圓度儀

型號: Y9030D

Y9030D圓度儀應用范圍:

該儀器適用于各種大型（重量）非連續表面，規則、不規則的環形工件的圓度、波紋度、同軸度、垂直度、平行度、平面度等參數的測量（可用四種方法評定圓度誤差）并能夠給出零件的偏心及相位。亦可用于各種電機整流子的圓度、跳動量、單片跳動、鄰片間跳動等參數的測量（可用四種方法評定）并能夠給出零件的偏心及相位。

Y9030D圓度儀主要特點:

1.儀器回轉測量轉臺采用高精度氣浮靜壓軸承結構，儀器主軸精度高不磨損，使用壽命長；

2.數據采集采用德國HEIDENHAIN公司進口精密圓光柵及相關技術，定位精確，穩定性好；

3.儀器采用WINDOWS系統操作平臺，專業測量軟件，測量界面簡潔直觀，操作便捷；可以實時顯示圖形數據、存盤留檔、隨時打印，圖形分析報告，直觀清晰；

4.儀器標配萬向調平工作臺，工件調整方便快捷，檢測效率高；

5.儀器配置各種規格、長度的紅寶石測針，可選配本公司特制尼龍測頭測量特殊工件；

6.電機整流子測量采用專用測量及處理軟件，同一界面可顯示圓度、跳動量、單片跳動、鄰片間跳動等參數值；

7.對使用環境無特殊要求，可在車間及計量室使用；

8.可對零件表面狀態進行頻譜分析，能夠給出任一波的幅值；

9.自動識別間斷，自動和手動剔除凹口功能，部分圓弧測量圓度功能；

10.測量操作設置鼠標和鍵盤快捷操作，用戶可根據操作習慣自由選擇。

Y9030D圓度儀主要參數:

項目型號	Y9030D
主軸精度	±0.04um
系統精度	0.1um
數據采集	進口德國HEIDENHAIN精密圓光柵
測量最大外徑	Ф300 mm（可擴展≤Ф400 mm）
測量最小內徑	Ф3 mm
測量最大高度	300mm可增高600 mm
量程范圍	≤400 μm(半徑差)
傳感器分辨率	0.01um
最大承載	40Kg
轉速	6轉/分
電源、氣源壓力	電源220V 、50V、 250W 氣源壓力 ≥0.45MPa

Y9030D圓度儀由機械部分、電器部分和專用軟件組成,其基本配置：

	序號	名稱	數量	備注
機械部分	1	圓度儀主體	1
	2	三維工作調整臺	1
	3	φ140工作臺	1
	4	電感傳感器	1
	5	測桿頭	各1	13mm、33mm、53mm、73mm
	6	標準橢圓柱	1	附檢定證書
	7	玻璃半球標準件	1	附檢定證書
	8	圓光柵	1	德國海德漢
	9	儀器使用說明書	1
	10	專用工具箱	1
	11	整機檢驗合格證	1	出廠檢定證書
電器部分	13	電腦顯示器、打印機	各1臺
	14	信號模擬板	1
	15	AD信號數字板	1
	16	電器專用電源箱	1	電機控制板、電機驅動器
	17	電器專用連接線	6
軟件	18	專用測量軟件	1	光盤
