| 產品名稱：MFD500數字超聲波探傷儀 |
| 產品型號：MFD500 |
| 產品產地：北京 |
 |

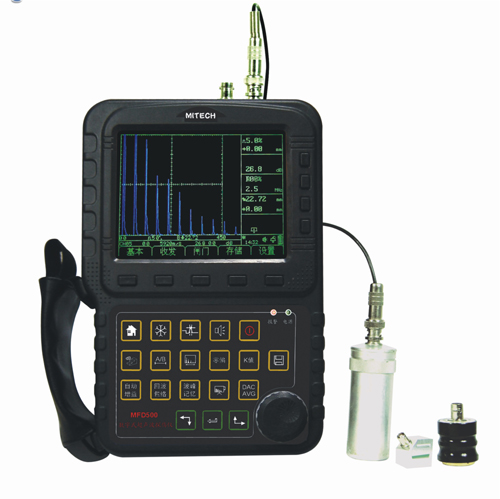

MFD500數字超聲波探傷儀(手持式)
MFD500數字超聲波探傷儀能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫未融合和未焊透、氣孔、砂眼、夾雜、折疊等的檢測、定位、定量和評價，廣泛應用于電力、石化、鍋爐壓力容器、壓力管道、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的必備儀器。
MFD500數字超聲波探傷儀特點：
全中文顯示，主從式菜單，并設計有快捷按鍵和飛梭旋鈕，操作便捷，技術領先。
全數字真彩色液晶顯示器，可根據環境選擇背景色和波形顏色，液晶亮度可自由設定
高性能安保電池模塊便于拆裝，可以脫機獨立充電，并可選配大容量高性能鋰離子電池模塊，使儀器連續工作時間延長到八小時以上；儀器輕小便攜，單手可以把持，方便耐用，引導行業潮流。
MFD500數字超聲波探傷儀主要技術參數：
掃描范圍：（0-9999）mm
工作頻率：（0.5-15）MHz
聲速范圍：（1000～9999）m/s
動態范圍：≥32
垂直線性誤差：≤3%
水平線性誤差：≤2%
分辨力：﹥40 dB（5P14）
探傷靈敏度余量：60 dB（深200mmφ2平底孔）
數字抑制：，不影響線性和增益
電噪聲電平：≤10%
電源、電壓：直流（DC）9V；鋰電池連續工作4-8小時以上
環境溫度：（-20～50）℃
相對濕度：（20～95）%RH
外形尺寸：263×170×61 mm
MFD500數字超聲波探傷儀放大接收:
硬件實時采樣：160MHz波形高度保真
檢波方式：正，負斑駁，全波檢波，射頻波；
閘門信號:單閘門、雙閘門、閘門內峰讀數；
增益：設0、0.1 dB、2 dB、6 dB步進值，并設波幅高度值全自動增益方式
MFD500數字超聲波探傷儀探傷功能:
波峰記憶：實時檢索缺陷最高波，標定缺陷最大值
ф值計算：直探頭鍛件探傷,找準缺陷最高波自動換算孔徑ф值;
動態記錄：檢測實時動態紀錄波形，存儲、回放
缺陷定位;實時顯示缺陷水平、深度、聲程位置
缺陷定量：缺陷定量值實時讀出
缺陷定性：通過回波包絡波形，方便個人經驗判斷
曲面修正：用于曲面工件探傷
距離補償：厚工件遠距離探傷實時補償，避免漏檢小缺陷
MFD500數字超聲波探傷儀裂紋測深功能 :
B型掃描：實時掃查，描述缺陷橫切面
MFD500數字超聲波探傷儀發射脈沖:
脈沖強度低、中、高分級選擇，適用探頭范圍廣
脈沖寬度：在一定范圍內連續調節，匹配不同頻率的探頭
阻抗匹配：100Ω、200Ω、400Ω可選，滿足靈敏度及分辨率的不同工作要求
工作方式：單晶探頭、雙晶探頭，穿透探傷
MFD500數字超聲波探傷儀掃描范圍:
零界面入射0～9999mm（鋼中、縱波），可連續調節
MFD500數字超聲波探傷儀通訊接口:
USB2.0高速通訊傳輸接口
MFD500數字超聲波探傷儀報警:
閘門內聲光報警及關閉
MFD500數字超聲波探傷儀實時時鐘記錄:
實時探傷日期、時間的跟蹤記錄，并存儲
MFD500數字超聲波探傷儀數據存儲:
100組快捷選擇探傷參數通道，可預先調校好各類探頭和儀器的組合參數，自由設置各行業探傷標準；內存1000幅探傷回波信號及參數，實現存儲，讀出及通過USB接口傳輸。
