| 產品名稱：TUD360超聲波探傷儀 |
| 產品型號：TUD360 |
| 產品產地：北京 |
 |

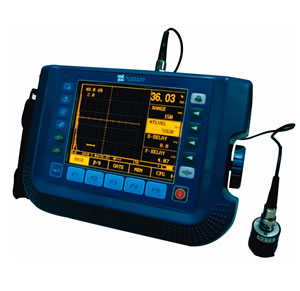

TUD360超聲波探傷儀
TUD360超聲波探傷儀是一種便攜式工業無損探傷儀器，它能夠快速、便捷、無損傷、精確地進行工件內部多種缺陷(裂紋、疏松、氣孔、夾雜等)的檢測、定位、評估和診斷。TUD360超聲波探傷儀既可以用于實驗室，也可以用于工程現場。TUD360超聲波探傷儀廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。
TUD360超聲波探傷儀的特點：
- 超高采樣速率，射頻波形細節盡現，最小顯示范圍2.5mm。
- 同時具備USB和RS232串行通訊口。
- 按鍵菜單式操作
- 整機全部軟件可以通過通訊口在線升級。用戶可以在時代網站下載本機嵌入式軟件，自行升級，方便快捷。
- 擁有電子時鐘日歷。
- 大容量存儲器可存儲高達400幅A掃圖形及參數和40000個厚度值。
- 使用大容量鋰離子電池，無記憶性，連續工作時間約6小時。
- 具有三條可調偏置的DAC曲線，可以適應不同行業中DAC曲線的繪制標準。
- EL高亮度圖形點陣顯示屏，無視角限制、不受溫度、陽光影響。
- 具有雙閘門設置和報警功能。能夠在屏幕上任意設置閘門的位置和寬度，有進波、 失波和自動三種報警方式。
- 可以在單探頭和雙探頭兩種探傷工作方式之間任意切換。
- 波形顯示： 正半波、負半波、全波和射頻
- 探頭阻尼通過菜單選擇在50、150、400之間切換。
- 可以利用標準試塊自動生成DAC曲線。
- 具有線性抑制功能，屏高的0～80%，步距：1%。
- 具有打印功能，通過串行打印機打印厚度報告與波幅曲線。
- 可以進行屏幕硬拷貝，將當前屏幕上的圖形和菜單拷貝并打印。
- 能夠跟PC機通訊，擁有功能強大的windows數據處理軟件。
TUD360超聲波探傷儀的技術參數：
|
名稱 |
技術數據 |
|
掃描范圍 |
掃描范圍：2.5～5000(鋼縱波) |
|
脈沖移位 |
脈沖移位：-20～+3400 us |
|
探頭零點（ms） |
探頭零點：0us～99.99us，分辨率0.01 |
|
材料聲速（m/s） |
材料聲速：1000m/s～9999m/s |
|
輸出阻尼（W） |
50，150，400 |
|
頻率范圍（MHz） |
0.2～10 |
|
增益調節（dB） |
0～110dB |
|
垂直線性誤差 |
≤3% |
|
水平線性誤差 |
≤0.2% |
|
探傷靈敏度余量 |
≥50dB |
|
動態范圍 |
≥32dB |
|
外型尺寸 |
230×184×53 |
|
重量 |
1.2Kg |
|
|
|
|
TUD360超聲波探傷儀的標準配置：
- 主機
- 3A/9V電源適配器
- 探頭連接電纜
- 直探頭2.5MHz20
- 斜探頭5MHz8×9K2
- 耦合劑
- 背帶
- 電池
TUD360超聲波探傷儀的選件：
- 串行通訊電纜(9針)
- PC端通訊軟件
- 串行打印機TPUP-NH
- 4.探頭、試塊
